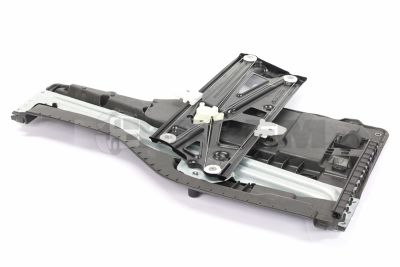

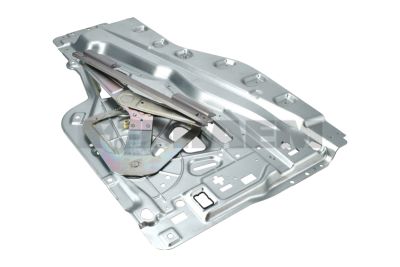

جهاز تنظيم صعود ونزول النافذة

يجب أن تتيح آلية النافذة فتح وإغلاق النافذة الجانبية في الكابينة بشكل مضبوط، مع خلوص محدود وإحكام كامل ضد الماء. في شاحنات وحافلات ومركبات النقل الخفيفة من MAN وMercedes، يتكون هذا النظام، بحسب التجهيز، من آليات نوافذ يدوية أو كهربائية، وأدلة كابلات، وقطع انزلاقية، وسكك توجيه، ومشابك تثبيت، ومحركات رفع النوافذ، ونواقل حركة مسننة، ومفاتيح، وضفائر أسلاك. لا يسبب تعطل تشغيل النافذة فقدان الراحة فحسب، بل قد يؤدي أيضاً إلى تهوية غير كافية، وزيادة ضوضاء الرياح، وتسرب المياه، وترك المركبة في وضع غير آمن. يجب دائماً تحديد القطع بناءً على رقم هيكل المركبة. ولا تكفي المقارنة البصرية أو الاختيار استناداً إلى اسم الطراز وحده أبداً.

تختلف آليات النوافذ بشكل كبير وفقاً لطراز الكابينة، ونوع الباب، وسنة الإنتاج، وشكل النافذة، والتجهيزات الكهربائية. بالنسبة إلى MAN، يشمل ذلك TGL وTGM وTGA وTGS وTGX وTG3 وTGE، بالإضافة إلى مركبات F90 وF2000 وM2000 وL2000 الأقدم. تتوفر إصدارات Mercedes في طرازات منها Atego وAxor وActros وArocs وAntos وEconic وSprinter وVito وV-klasse. كما قد تُستخدم رافعات نوافذ أو وحدات تحكم خاصة في الحافلات مثل MAN Lion’s City وLion’s Coach وMercedes Citaro وTourismo.

تتكون الأنظمة الكهربائية غالباً من آلية نافذة تعمل بالكابل مع بكرة، وكابلات فولاذية، وقطع انزلاقية بلاستيكية، تُشغّل بواسطة محرك رفع نافذة بجهد 12 V أو 24 V. في بعض الإصدارات يمكن استبدال المحرك بشكل منفصل؛ بينما تُورّد في إصدارات أخرى آلية النافذة كاملة مع المحرك. انتبه إلى وظائف مثل الإغلاق المريح، والحماية من الانحشار، والتشغيل بنبضة واحدة، والتحكم عبر وحدة التحكم بالباب. تحدد هذه الوظائف أيضاً نوع المحرك والمفتاح وضفيرة الأسلاك المناسب. كما يجب أن تتطابق نقاط التثبيت، وطول سكك التوجيه، وموضع مشابك النافذة، وتوصيلة القابس بشكل دقيق.

تشير النافذة التي تتحرك بشكل مائل أو متقطع أو تتوقف في منتصف المسار عادةً إلى كابلات فولاذية مقطوعة، أو أدلة كابلات متآكلة، أو قطع انزلاقية بلاستيكية متشققة، أو سكة توجيه مشوهة. وغالباً ما يدل صوت طقطقة من دون حركة للنافذة على تآكل التروس في محرك رفع النافذة، أو انفلات الكابلات عن بكرة الكابل، أو كسر مشابك النافذة. إذا ارتفعت النافذة ببطء، فتحقق أولاً من المقاومة الميكانيكية: فأدلة النافذة المخملية المتسخة، أو موانع التسرب الجافة، أو النافذة المضبوطة بشكل غير صحيح تزيد قوة التشغيل المطلوبة بشكل كبير.

قِس جهد التغذية وهبوط الجهد عند قابس المحرك أثناء التشغيل. في نظام 24 V، يجب أن يبقى جهد كافٍ متاحاً تحت الحمل؛ إذ يشير هبوط الجهد الكبير عبر سلك التأريض أو سلك التغذية إلى تآكل في الموصلات، أو قطع في الأسلاك عند ممر الباب، أو مرحل تحكم معيب. ثم افحص استهلاك التيار باستخدام كماشة قياس التيار. يشير التيار المرتفع جداً إلى انحشار ميكانيكي، بينما يتوافق التيار المنخفض جداً عند عدم وجود حركة أكثر مع انقطاع في ملف المحرك، أو تآكل الفحمات، أو ناقل حركة مفصول. وفي الكابينات التي يتم التحكم بها عبر نظام Multiplex، اقرأ أيضاً رموز الأعطال والبيانات الحية من ECU (Electronic Control Unit) المعنية أو من وحدة الباب.

قبل الاستبدال، فك دائماً كسوة الباب وغشاء العزل ضد الرطوبة والنافذة بعناية. ادعم النافذة ميكانيكياً قبل فك مشابك النافذة؛ إذ قد تنكسر النافذة الجانبية الساقطة أو تتسبب في تلف هيكل الباب. افحص أدلة النافذة بحثاً عن التآكل والتشوه والحواف الحادة. استبدل المشابك ومانعات التسرب ووسائل التثبيت التالفة في الوقت نفسه، لأن الآلية الجديدة قد تتعرض للحمل الزائد مجدداً خلاف ذلك. لا تشحم آليات الكابلات بشحوم ثقيلة: فهي تجذب الأوساخ وقد تعيق بكرة الكابل. استخدم فقط مادة تشحيم انزلاقية مناسبة وآمنة للبلاستيك والمطاط على الأدلة.

بعد التركيب، يجب أن تتحرك النافذة بسلاسة على كامل مسارها وأن تستقر بشكل متساوٍ على مانع التسرب العلوي. في الأنظمة المزودة بوظيفة الحماية من الانحشار، نفّذ تهيئة موضع النهاية المقررة. يساعد التوفر السريع لقطع الكابينة المختارة بشكل مناسب على الحد من التوقف، لكن التشخيص الصحيح يمنع استبدال محرك رفع النافذة وحده بينما يكون السبب الفعلي في الأدلة أو الأسلاك أو ضبط النافذة.
