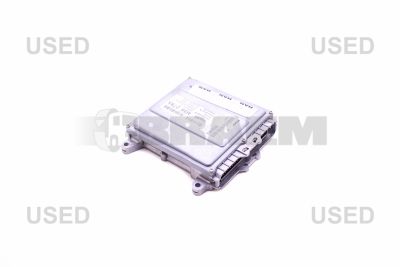

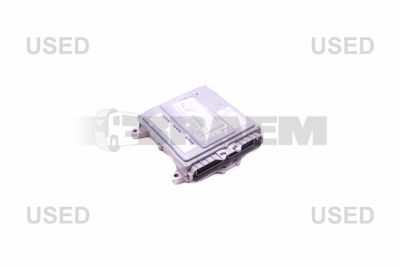

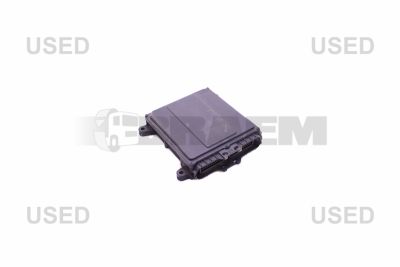

Электронный блок управления

Блок управления двигателем представляет собой электронный управляющий модуль, который контролирует сгорание топлива, впрыск, давление наддува, рециркуляцию отработавших газов и доочистку выхлопных газов в грузовиках, автобусах и фургонах MAN и Mercedes. Блок управления обрабатывает сигналы, в частности, от датчиков коленчатого и распределительного валов, датчиков давления в рампе, датчиков давления воздуха, датчиков температуры, датчиков NOx и датчиков положения педали акселератора. На их основе он определяет, помимо прочего, момент и продолжительность впрыска, требуемое давление в рампе и управление клапанами EGR. Поэтому неисправный управляющий модуль, также называемый ECU (Electronic Control Unit), или неисправность проводки могут привести к проблемам с запуском, аварийному режиму, потере мощности, повышенному расходу топлива или неисправностям системы контроля выбросов.

Блоки управления различаются в зависимости от серии автомобиля, экологического стандарта, варианта двигателя, конфигурации трансмиссии и версии программного обеспечения. Они применяются на двигателях MAN семейств D08, D20, D26, D30 и D38, а также на двигателях Mercedes OM 904, OM 906, OM 934, OM 936, OM 501, OM 502, OM 457, OM 460, OM 470, OM 471 и OM 473. Даже в рамках одного семейства двигателей могут отличаться распиновка разъёмов, CAN-шинная связь, калибровочные данные, привязка к иммобилайзеру и кодировка форсунок или системы доочистки выхлопных газов.

Блок управления всегда следует подбирать по номеру шасси автомобиля, оригинальному номеру детали, версии аппаратного обеспечения и, при необходимости, идентификатору программного обеспечения. Визуального сравнения или подбора только по названию модели никогда недостаточно. Например, внешне идентичный ECU может иметь другую конфигурацию CAN, иную логику работы датчиков или отличающееся управление форсунками common rail.

• EDC (Electronic Diesel Control): электронная система управления дизельным двигателем для контроля впрыска, давления в рампе, массы воздуха и крутящего момента двигателя.
• MR (Motorregelung): модуль управления двигателем Mercedes для управления и контроля функций двигателя.
• MCM (Motor Control Module): блок управления двигателем, который, помимо прочего, управляет сгоранием топлива, давлением наддува, системой EGR и крутящим моментом двигателя.
• ACM (Aftertreatment Control Module): блок управления системой доочистки выхлопных газов, включая дозирование SCR, систему AdBlue и функции сажевого фильтра.
• CPC (Common Powertrain Controller): центральный контроллер силовой передачи, обменивающийся данными между двигателем, коробкой передач, функциями автомобиля и сетями CAN.

Попадание влаги в разъёмы, коррозия контактов разъёмов, обрывы жгутов проводов вблизи двигателя, перегрев, скачки напряжения и плохие точки массы являются реальными причинами неисправностей ECU. Типичные признаки включают отсутствие связи с модулем управления двигателем, одновременное появление нескольких нелогичных ошибок датчиков, отсутствие управления одной группой форсунок, отсутствие активации подкачивающего топливного насоса или ситуацию, когда двигатель прокручивается, но не запускается.

Начните диагностику со считывания кодов неисправностей через диагностический разъём, затем проверьте напряжение питания, коммутируемый плюс и соединения массы под нагрузкой. Не ограничивайтесь статическими измерениями: во время запуска проверьте падение напряжения между минусовой клеммой аккумулятора и массой ECU. Падение напряжения выше допустимого значения может вызывать ошибки связи или некорректные сигналы датчиков. Затем проверьте линии CAN High и CAN Low на обрыв, короткое замыкание на массу и правильное оконечное сопротивление. На обесточенной шине CAN общее сопротивление обычно составляет около 60 Ом.

Заменяйте блок управления только после проверки питания, массы, проводки, предохранителей, реле и опорных напряжений датчиков 5 В. Неисправный датчик коленчатого вала, повреждённый жгут проводов или закороченный исполнительный механизм могут вызывать те же симптомы, что и неисправный ECU двигателя. При видимом окислении, повреждениях от перегрева, внутренних ошибках связи или сохраняющихся неисправностях после исключения внешних причин рекомендуется замена или специализированный ремонт. Braem специализируется на ремонте ECU.

После установки обычно требуются параметрирование, программирование программного обеспечения и, при необходимости, кодирование форсунок. Затем проверьте память неисправностей, текущие параметры, нарастание давления в рампе, сигнал частоты вращения и связь с модулями трансмиссии и системы доочистки. Braem может помочь с идентификацией правильного блока управления по номеру шасси и оригинальному номеру, чтобы избежать несовместимой замены и ненужного простоя автомобиля.
