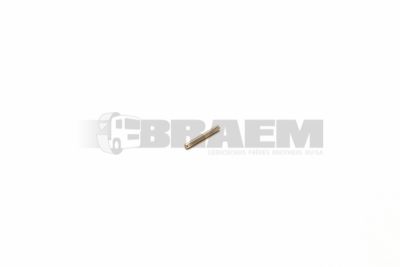

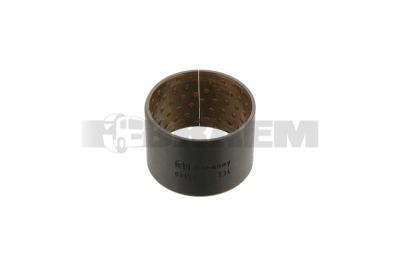

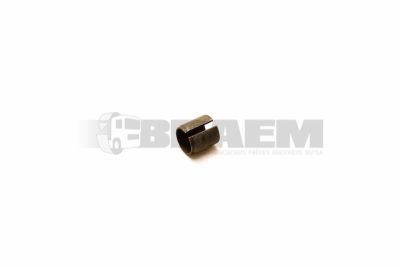

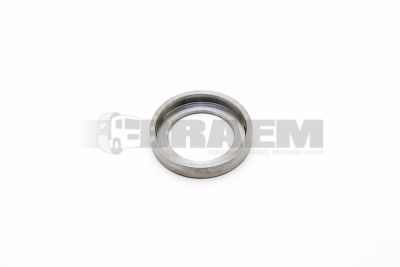

Установочные кольца, регулировочные кольца и центрирующие втулки выглядят просто, но обеспечивают точное положение деталей при малых допусках. Установочное кольцо обычно корректирует радиальную посадку или позиционирует деталь на валу. Регулировочное кольцо имеет калиброванную толщину, позволяющую, например, выставить осевой зазор или преднатяг подшипника. Центрирующая втулка совмещает две детали, например корпус и крышку, так, чтобы после разборки их взаимное положение можно было восстановить. Эти детали не взаимозаменяемы: регулировочное кольцо не обязательно является уплотнительным.

Такие компоненты используются, в частности, в двигателях, коробках передач и приводных валах грузовиков, автобусов и фургонов MAN и Mercedes. Даже в пределах одной серии автомобилей размеры и назначение деталей могут различаться в зависимости от варианта двигателя, трансмиссии, исполнения оси или года выпуска. Среди примеров применения в двигателях — варианты семейств MAN D08 и D26, а также Mercedes OM 936 и OM 471. Поэтому всегда подбирайте детали по номеру шасси автомобиля, а затем проверяйте конкретное место установки. Визуального сравнения или подбора только по названию модели недостаточно.

Износ центрирующей втулки может проявляться смещением частей корпуса, повреждением отверстий под болты или течью по стыку деталей. Износ установочных колец нарушает центровку; неправильно подобранные или деформированные регулировочные кольца могут привести к осевому люфту, повышению температуры подшипников, шуму или преждевременному износу шестерён. Проверяйте также наличие контактной коррозии, заусенцев и следов предыдущей установки: они влияют на фактическую посадку, даже если номинальный размер выбран правильно.

При диагностике соблюдайте следующую последовательность:

1. Проверьте применимость детали по номеру шасси и зафиксируйте исходный порядок установки и положение всех колец и втулок.
2. Очистите посадочное место и проверьте отверстие, вал и опорные поверхности на овальность, канавки и следы переноса материала. Измерьте отверстие нутромером или индикаторным нутромером на нескольких глубинах и в разных направлениях; вал измерьте микрометром.
3. Измерьте толщину регулировочного кольца микрометром в нескольких точках. Проверьте осевой зазор после сборки индикатором часового типа или, если это предписано инструкцией по ремонту, проверьте преднатяг подшипника по моменту проворачивания.
4. Сравните результаты измерений с ремонтными данными для конкретного автомобиля. При установке центрирующих втулок также проверьте, что обе детали прилегают друг к другу всей плоскостью без бокового усилия.

Выбирайте материал, номинальный диаметр, толщину и тип посадки в соответствии с предписанным исполнением. Закалённая сталь, обработка поверхности и требуемая посадка с натягом или скользящая посадка — функционально важные характеристики. Втулка из другого материала, которая на первый взгляд подходит по размеру, может иначе реагировать на перепады температуры в алюминиевом корпусе. При установке используйте подходящий запрессовочный инструмент, обеспечьте опору корпуса и не прикладывайте нагрузку к тонкому регулировочному кольцу с перекосом.

Не ограничивайтесь заменой детали с видимым износом, если соответствующее посадочное место вышло за пределы допуска. Новая центрирующая втулка в изношенном отверстии не восстановит центровку, а более толстое кольцо не должно маскировать износ подшипников качения или опорных поверхностей. После сборки повторно измерьте осевой зазор, проверьте свободное вращение валов и правильность соосности перед вводом узла в эксплуатацию.
