وحدة التحكم الالكترونية

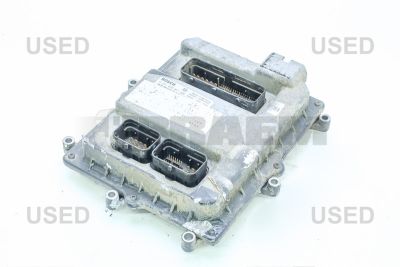

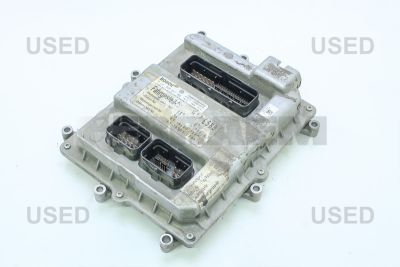

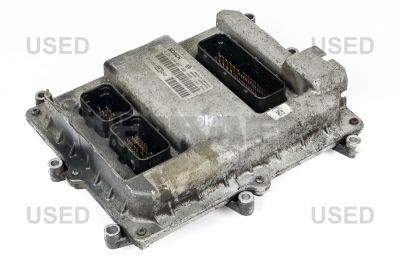

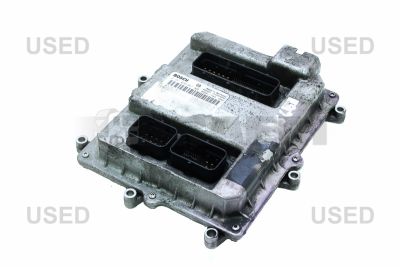

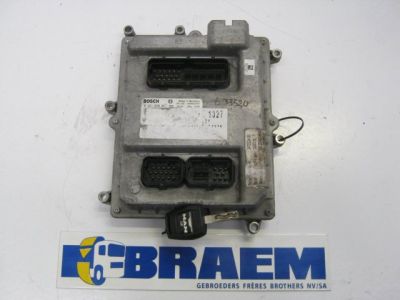

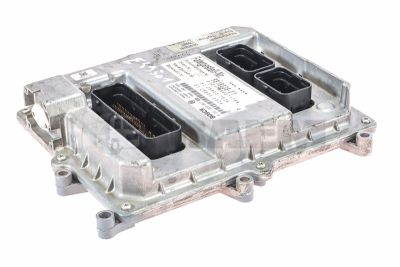

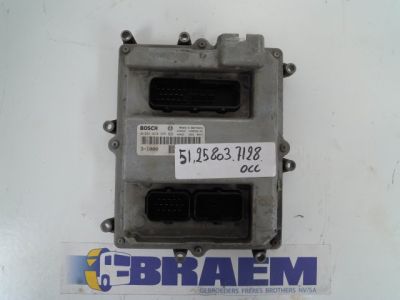

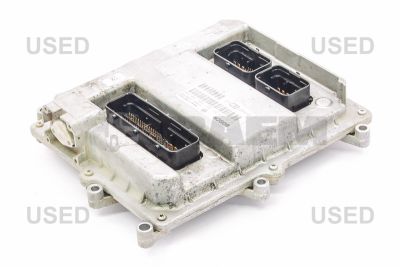

وحدة التحكم بالمحرك هي وحدة التحكم الإلكترونية التي تدير الاحتراق والحقن وضغط الشاحن التوربيني وإعادة تدوير غازات العادم ومعالجة الانبعاثات اللاحقة في شاحنات وحافلات ومركبات MAN وMercedes التجارية. تعالج وحدة التحكم الإشارات الواردة، من بين أمور أخرى، من حساسات عمود المرفق وعمود الكامات، وحساسات ضغط السكة، وحساسات ضغط الهواء، وحساسات الحرارة، وحساسات NOx وحساسات موضع دواسة الوقود. وبناءً على ذلك، تحدد، ضمن أمور أخرى، توقيت الحقن ومدة الحقن وضغط السكة المطلوب والتحكم بصمامات EGR. لذلك، قد تؤدي وحدة تحكم معطلة، والمعروفة أيضاً باسم ECU (Electronic Control Unit)، أو وجود عطل في الأسلاك إلى مشاكل في التشغيل أو وضع الحماية أو فقدان القدرة أو زيادة استهلاك الوقود أو أعطال في نظام الانبعاثات.

تختلف وحدات التحكم بحسب سلسلة المركبة ومعيار الانبعاثات ونسخة المحرك وتكوين ناقل الحركة وإصدار البرنامج. وتُستخدم في عائلات محركات MAN مثل D08 وD20 وD26 وD30 وD38، وفي محركات Mercedes مثل OM 904 وOM 906 وOM 934 وOM 936 وOM 501 وOM 502 وOM 457 وOM 460 وOM 470 وOM 471 وOM 473. وحتى ضمن عائلة المحركات نفسها، قد تختلف توزيعة أطراف القابس واتصال ناقل CAN وبيانات المعايرة وربط مانع التشغيل والترميز الخاص بالبخاخات أو بمعالجة غازات العادم اللاحقة.

يجب دائماً تحديد وحدة التحكم بالاعتماد على رقم هيكل المركبة ورقم القطعة الأصلي وإصدار العتاد، وعند الحاجة معرّف البرنامج. ولا تكفي المقارنة البصرية أو الاختيار بناءً على اسم الطراز وحده مطلقاً. فعلى سبيل المثال، قد تحتوي وحدة ECU المتطابقة ظاهرياً على تكوين مختلف لناقل CAN أو منطق مختلف للحساسات أو تحكم مختلف في بخاخات common-rail.

• EDC (Electronic Diesel Control): نظام تحكم إلكتروني بالديزل للحقن وضغط السكة وكتلة الهواء وعزم المحرك.
• MR (Motorregelung): وحدة التحكم بمحرك Mercedes لتشغيل وظائف المحرك ومراقبتها.
• MCM (Motor Control Module): وحدة التحكم بالمحرك التي تدير، من بين أمور أخرى، الاحتراق وضغط الشاحن التوربيني والتحكم بنظام EGR وعزم المحرك.
• ACM (Aftertreatment Control Module): وحدة التحكم في معالجة غازات العادم اللاحقة، بما في ذلك جرعات SCR ونظام AdBlue ووظائف فلتر الجسيمات.
• CPC (Common Powertrain Controller): وحدة تحكم مركزية بمجموعة نقل الحركة تتبادل البيانات بين المحرك وناقل الحركة ووظائف المركبة وشبكات CAN.

يُعد تسرب الرطوبة إلى توصيلات القوابس، وتآكل أطراف الموصلات، وانقطاع ضفيرة الأسلاك بالقرب من المحرك، وارتفاع الحرارة، وارتفاعات الجهد، ونقاط التأريض السيئة من الأسباب الفعلية لأعطال ECU. وتشمل الأعطال النموذجية عدم وجود اتصال مع وحدة التحكم بالمحرك، وظهور عدة أخطاء غير منطقية للحساسات في الوقت نفسه، وعدم تشغيل مجموعة من البخاخات، وعدم تفعيل مضخة تغذية الوقود، أو دوران المحرك دون أن يبدأ التشغيل.

ابدأ التشخيص بقراءة رموز الأعطال عبر موصل التشخيص، ثم افحص جهد التغذية والموجب بعد المفتاح ووصلات التأريض تحت الحمل. لا تكتفِ بالقياس الساكن: افحص هبوط الجهد بين سالب البطارية وأرضي ECU أثناء التشغيل. فقد يؤدي هبوط الجهد الذي يتجاوز القيمة المسموح بها إلى أخطاء في الاتصال أو إشارات حساسات خاطئة. بعد ذلك، افحص خطوط CAN High وCAN Low للتأكد من عدم وجود انقطاع أو قصر إلى الأرضي ومن صحة مقاومة الإنهاء. في ناقل CAN غير المزود بالجهد، تبلغ المقاومة الإجمالية عادةً نحو 60 أوم.

لا تستبدل وحدة التحكم إلا بعد فحص التغذية الكهربائية والتأريض والأسلاك والفيوزات والمرحلات ومراجع الحساسات بجهد 5 V. فقد يؤدي عطل في حساس عمود المرفق أو تلف ضفيرة الأسلاك أو مشغّل به قصر كهربائي إلى الأعراض نفسها التي تظهر عند تعطل ECU المحرك. وعند وجود أكسدة ظاهرة أو أضرار احتراق أو أخطاء اتصال داخلية أو أعطال مستمرة بعد استبعاد الأسباب الخارجية، يُنصح بالاستبدال أو الإصلاح المتخصص. تتخصص Braem في إصلاح وحدات ECU.

بعد التركيب، يلزم عادةً إجراء البرمترة وبرمجة البرنامج، وربما ترميز البخاخات. بعد ذلك، افحص ذاكرات الأعطال والقيم الحية وبناء ضغط السكة وإشارة عدد الدورات والاتصال بوحدات ناقل الحركة ومعالجة العادم اللاحقة. يمكن لـ Braem المساعدة في تحديد وحدة التحكم الصحيحة بناءً على رقم الهيكل والمرجع الأصلي، لتجنب عمليات الاستبدال غير المتوافقة ووقت توقف المركبة غير الضروري.
