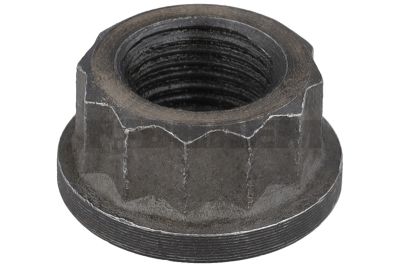

رابط العمود

تحوّل أذرع التوصيل ومحامل أذرع التوصيل الحركة الخطية للمكابس إلى حركة دورانية لعمود المرفق. وهي تعمل تحت قوى شد وضغط متناوبة عالية وعند سرعات دوران مرتفعة. ويُعد التزييت الجيد أمراً بالغ الأهمية لجميع المحركات. وتُعتبر مطابقة المحمل والأبعاد عاملين حاسمين في ذلك. تحدد مطابقة المحمل وأبعاد محامل أذرع التوصيل مدى إحكام تثبيت المحامل في ذراع التوصيل والخلوص الذي تدور به حول عنق المرفق، بما يضمن طبقة زيت صحيحة وتشغيلاً موثوقاً للمحرك. يمكن أن يؤدي عطل هذه المكونات بسرعة إلى تلف أعناق المرفق والمكابس وبطانات الأسطوانات وكتلة المحرك بالكامل. لذلك، يجب دائماً تحديد أذرع التوصيل وأغطية المحامل وسبائك المحامل لشاحنات وحافلات ومركبات MAN وMercedes التجارية بناءً على رقم الشاسيه ورمز المحرك الدقيق. ولا تكفي المقارنة البصرية أو الاختيار بناءً على اسم الطراز فقط مطلقاً.

تختلف أذرع التوصيل بحسب عائلة المحرك والقدرة ومعيار الانبعاثات وإصدار الإنتاج من حيث الطول بين المراكز، وثقب الطرف الصغير، وقطر الطرف الكبير، والمادة، وفئة الوزن، وتصميم غطاء المحمل. وهذا مهم، من بين أمور أخرى، لمحركات MAN D08 وD15 وD20 وD26 وD28 وD30 وD38 ومحركات Mercedes OM 364 وOM 366 وOM 402 وOM 421 وOM 422 وOM 441 وOM 442 وOM 457 وOM 460 وOM 501 وOM 502 وOM 503 وOM 904 وOM 906 وOM 934 وOM 936 وOM 470 وOM 471 وOM 473.

من حيث التصميم، توجد أذرع توصيل أحادية القطعة وثنائية القطعة. في الإصدارات ثنائية القطعة، يُركّب غطاء محمل الطرف الكبير بشكل منفصل؛ ويشكّل الغطاء وذراع التوصيل مجموعة متطابقة ولا يجوز أبداً تبديلهما فيما بينهما. ويتم التثبيت بواسطة براغي ذراع التوصيل. في ذراع التوصيل ذي الفصل بالكسر، يُصنّع ذراع التوصيل والغطاء أولاً كوحدة واحدة. ثم يُكسر ذراع التوصيل بشكل مضبوط على طول خط كسر محدد مسبقاً. وبفضل سطح الكسر غير المنتظم، لا يتطابق الجزآن لاحقاً إلا مع بعضهما بدقة، مما يضمن  محاذاة دقيقة جداً من دون جلب تمركز.

يحيط الطرف الكبير بعنق المرفق باستخدام نصفي محمل لذراع التوصيل؛ أما الطرف الصغير فيحمل بنز المكبس، عادةً عبر جلبة محمل انزلاقي مضغوطة أو مزودة بجلبة. يمكن أن تكون مقاطع ذراع التوصيل على شكل I أو H أو مصمتة. كما توجد أذرع توصيل قياسية، وأذرع توصيل مقواة، وأذرع توصيل مطروقة. ولا سيما في التطبيقات الشاقة وضغوط الأسطوانات العالية وإصلاحات المحركات، يجب الالتزام بفئة الوزن الصحيحة لتجنب عدم الاتزان والتحميل غير المتساوي على المحامل.

تتكون محامل أذرع التوصيل العادية غالباً من ظهور فولاذية ذات طلاءات محامل متعددة الطبقات. تتميز محامل Sputter بطبقة سطحية شديدة المقاومة للتآكل مترسبة فيزيائياً، وتُستخدم حيث توجد ضغوط سطحية وأحمال إجهاد أعلى. ينشأ تلف المحامل، من بين أسباب أخرى، بسبب عدم كفاية ضغط الزيت، أو تلوث زيت المحرك، أو انسداد قنوات الزيت في عمود المرفق، أو ارتفاع الحرارة، أو خلوص المحمل غير الصحيح، أو تشوه ذراع التوصيل.

تشمل أنماط الأعطال النموذجية صوت خبط عميق يزداد تحت الحمل، ووجود أجزاء معدنية في فلتر الزيت، وانخفاض ضغط الزيت عند سخونة زيت المحرك، وتغير اللون إلى الأزرق أو حدوث تآكل التصاقي على عنق المرفق. عند الاشتباه، فك حوض الزيت، وافحص أنصاف المحامل بحثاً عن انكشاف طبقة النحاس والخدوش والتنقر والالتواء، وافحص أعناق المرفق للتأكد من عدم وجود بيضاوية أو مخروطية باستخدام ميكرومتر خارجي. ثم قس قطر المحمل وخلوص الزيت باستخدام مقياس داخلي أو plastigage وفقاً لبيانات المحرك. افحص أيضاً الخلوص المحوري والشعاعي لذراع التوصيل، وثقب الطرف الصغير، والاستقامة على جهاز قياس أذرع التوصيل.

يمكن استخدام خطة العمل التالية :

1. الفحص البصري :

افحص محامل أذرع التوصيل بحثاً عن الخدوش والأخاديد وانكشاف النحاس. افحص محامل أذرع التوصيل بحثاً عن تغير اللون الناتج عن ارتفاع الحرارة. افحص محامل أذرع التوصيل بحثاً عن تآكل الطبقة العلوية في المحامل ثلاثية المعادن أو محامل Sputter. افحص أذرع التوصيل بحثاً عن الشقوق والتصدعات. افحص أذرع التوصيل بحثاً عن التشوه. افحص أذرع التوصيل بحثاً عن مقعد محمل متضرر أو  براغي ملولبة.

2. قياس الأبعاد والمطابقة :

من جهة الطرف الكبير، أي من جهة عمود المرفق : افحص خلوص المحمل باستخدام مقياس خلوص أو plastigage. افحص قطر بنز عمود المرفق.

من جهة الطرف الصغير، أي من جهة المكبس : افحص مطابقة ذراع التوصيل بالنسبة إلى بنز المكبس

ذراع التوصيل نفسه : افحص المحاذاة باستخدام ساعة قياس.

3. استبدل براغي ذراع التوصيل القديمة بأخرى جديدة. براغي ذراع التوصيل هي براغي تمدد (stretch bolts) تتمدد بشكل لدن عند الشد. وبذلك يتم تحقيق قوة تثبيت دقيقة وثابتة. ولا تضمن إعادة الاستخدام قوة التثبيت الصحيحة.

4. تأكد من أن كل شيء نظيف وخالٍ من الشحوم قبل إعادة تجميع المحرك. ضع طبقة رقيقة من الزيت على محامل أذرع التوصيل قبل التركيب.

إذا كانت أعناق عمود المرفق ضمن حدود التفاوت، ولا يوجد تغير لون ناتج عن الحرارة، وكان مقعد محمل ذراع التوصيل سليماً، فقد يكون استبدال المحامل بشكل موجّه مبرراً. أما عند وجود آثار انحشار، أو مطابقة متآكلة، أو تشوه ظاهر، فيجب استبدال أذرع التوصيل أيضاً. استبدل براغي ذراع التوصيل دائماً. اعمل بطريقة الشد الصحيحة، بما في ذلك الشد الزاوي عند الحاجة. وبذلك تتجنب تكرار العطل بعد فترة قصيرة من التجميع.
