Кабельный наконечник

Кабельные наконечники соединяют электрические проводники с контактными болтами, точками массы и контактными гнёздами в корпусах разъёмов. В грузовиках, автобусах и фургонах MAN и Mercedes надёжность работы зависит от качества обжима, контактного давления и герметичности соединения. Повышенное переходное сопротивление может вызывать проблемы с запуском, отказы освещения или перебои в подаче питания. Поэтому недостаточно заменить только соединение с видимыми повреждениями: необходимо также проверить кабель, ответные контакты и механическое крепление.

Подбирать детали всегда следует по номеру шасси автомобиля, дополнительно сверяясь с электрической схемой и данными о соединениях. Визуального сравнения или подбора только по названию модели недостаточно. Например, у MAN TGM, Mercedes Actros и Sprinter сечения проводов и типы соединений различаются в зависимости от года выпуска, варианта двигателя, мощности стартера и электрооборудования. Само по себе номинальное напряжение бортовой сети 12 или 24 В не определяет пригодность детали.

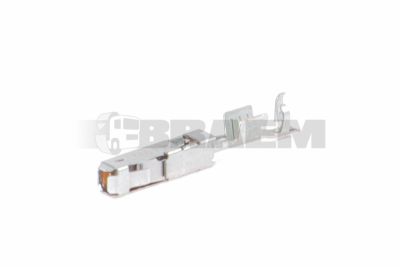

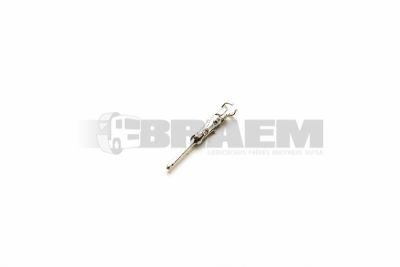

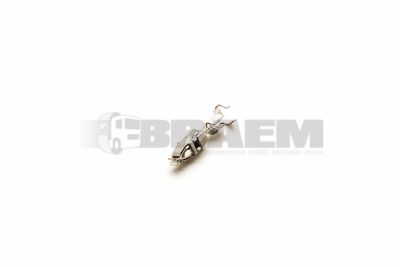

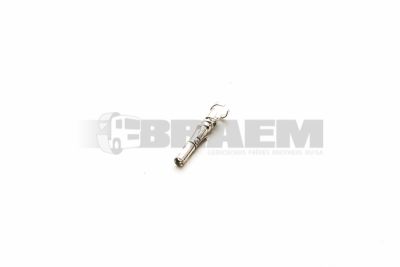

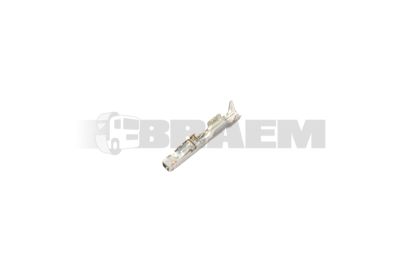

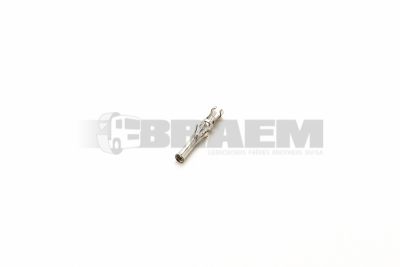

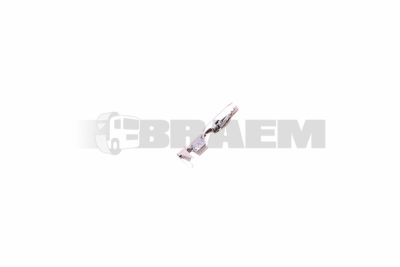

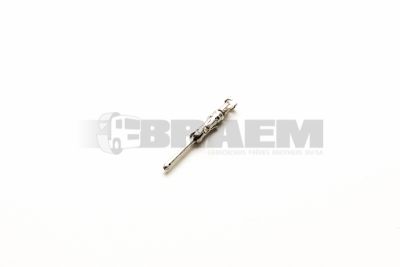

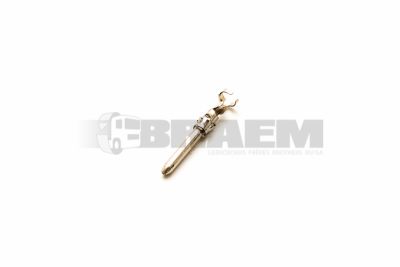

Различают кольцевые наконечники для болтовых соединений, вилочные наконечники для совместимых с ними зажимов, плоские штыревые контакты с соответствующими гнездовыми контактами и трубчатые наконечники для проводников большого сечения. Контакты с открытыми обжимными лепестками, устанавливаемые в корпуса разъёмов, должны иметь соответствующий профиль, фиксатор и, при необходимости, отдельный уплотнитель провода. Наличие изоляции не означает, что наконечник водонепроницаем.

При подборе учитывайте сечение проводника в мм², диаметр отверстия под болт, ширину контакта, толщину материала и допустимый ток при фактической температуре окружающей среды. Например, ширина плоских контактов может составлять 2,8, 4,8 или 6,3 мм; одинаковая ширина не гарантирует совместимости по толщине контакта или серии. Для силовых соединений широко применяется лужёная медь, а для контактов разъёмов подходят упругие медные сплавы. Также проверяйте допустимый диапазон наружного диаметра изоляции, конструкцию кабеля и установленный допуск на высоту обжима. Цвет изоляции не является надёжным универсальным обозначением размера.

Зелёные следы коррозии, потемневшие медные проволоки, оплавленная изоляция и изменение цвета контактных поверхностей указывают на проникновение влаги или перегрев. Вибрации вызывают обрыв проволок рядом с зоной обжима при недостаточной механической поддержке. Ослабленное соединение кольцевого наконечника может нагреваться под нагрузкой, хотя проверка целостности цепи без нагрузки показывает исправность.

1. Проверьте электрическую схему, состояние аккумулятора и соответствующую цепь. При отключённом питании осмотрите оболочку кабеля, фиксаторы контактов, уплотнения и точки крепления в соответствии с процедурой для данного автомобиля.
2. При нормальной рабочей нагрузке измерьте мультиметром падение напряжения отдельно на обжимном соединении и на контактной поверхности. Используйте безопасные точки измерения, не прокалывая уплотнения, и сравните результаты с предельными значениями производителя.
3. Измерьте рабочий ток подходящими токовыми клещами постоянного тока. При необходимости рассчитайте переходное сопротивление, разделив падение напряжения на ток. Тепловизор поможет обнаружить локальный нагрев при сопоставимой нагрузке.
4. При периодических неисправностях осторожно перемещайте кабель, проверяя, возникает ли при этом падение напряжения. Используйте только предписанную тестовую нагрузку; не нагружайте цепи датчиков и передачи данных обычной контрольной лампой.

Отключите питание в соответствии с процедурой производителя и выдержите установленные интервалы времени после отключения. Отрежьте повреждённые участки проводников до чистой, неповреждённой меди; замените участок кабеля, если коррозия распространяется под изоляцией. Снимите изоляцию на предписанную длину, не надрезая медные проволоки. Используйте наконечники с подходящим диапазоном сечений и калиброванные обжимные клещи с соответствующей матрицей. Не пропаивайте обжимное соединение дополнительно, если это не предписано производителем: припой может локально повысить жёсткость кабеля.

Проверьте высоту обжима подходящим измерительным инструментом, оцените положение проволок и фиксацию изоляции. Если это предписано, проведите испытание пробного соединения на вырыв. Собирайте болтовые соединения на чистых контактных поверхностях с указанным моментом затяжки. Восстановите разгрузку от натяжения и герметичность с помощью подходящих компонентов; термоусадочная трубка с клеевым слоем подходит только там, где это допускает конструкция. Затем повторите измерение падения напряжения под нагрузкой, чтобы подтвердить исправность соединения после ремонта.
