Масляный поддон

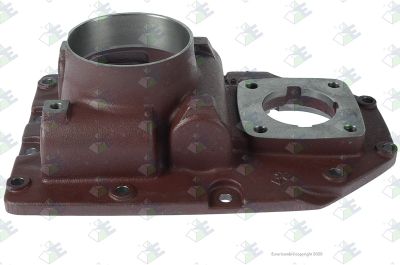

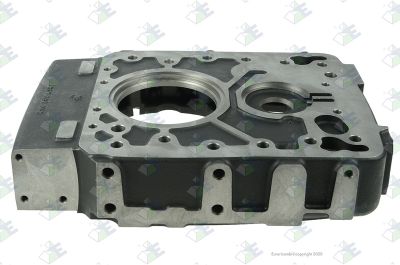

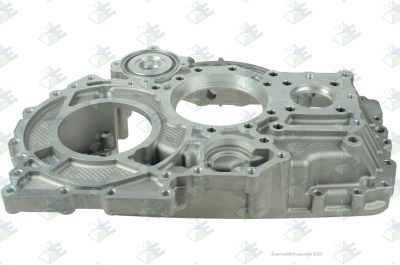

Корпус основной коробки передач удерживает валы, шестерни и подшипники качения в заданном положении, предотвращает утечку трансмиссионного масла и обеспечивает соединение, в частности, с картером сцепления и трансмиссией. Поэтому повреждённый корпус — это не только проблема утечки: деформация посадочного места подшипника или перекос привалочной поверхности могут вновь привести к повреждению зубчатых передач и уплотнений. В этой категории представлены, в частности, основные картеры, передние и задние крышки, а также картеры сцепления.

Корпуса различаются в зависимости от серии коробки передач, конфигурации передаточных чисел и исполнения, например с PTO (Power Take-Off, коробкой отбора мощности). На MAN TGL и TGM устанавливаются, в частности, коробки передач ZF Ecolite и Ecomid; на TGS и TGX — ZF Ecosplit, AS-Tronic и TraXon. Для Mercedes Atego, Actros и Arocs также предусмотрены разные исполнения трансмиссии. На Mercedes Atego встречаются, в частности, коробки передач G 90-6, а на Actros и Arocs — Mercedes PowerShift 3. Внешне одинаковые литые детали не обязательно имеют одинаковые посадочные отверстия под подшипники, схемы расположения болтов, отверстия под датчики или соединения систем смазки и охлаждения.

Кроме того, проверьте сопряжение с двигателем и трансмиссией. Для исполнения с MAN D08 могут требоваться иные присоединительные размеры, чем для конфигурации с D26; тот же принцип действует, например, для Mercedes OM 936 и OM 471. Для грузовиков, автобусов и фургонов деталь необходимо подбирать строго по номеру шасси, сверяя также код коробки передач и номер детали. Одного названия модели или визуального сравнения для подбора недостаточно.

Типичные признаки неисправности — трещины вокруг точек крепления или отверстий под болты, повреждённая резьба, утечки по стыкам корпусных деталей и через сальники, а также разбитые посадочные места подшипников качения. Причины могут быть разными: от вибраций и перегрузок до повреждения карданного вала, неправильного монтажа или эксплуатации при недостаточном уровне трансмиссионного масла. Если после замены сальника утечка возникает снова, причина может заключаться не в самом сальнике, а в смещении оси вала, засорении сапуна или деформации корпуса.

Начните диагностику с очистки и определения места утечки; затем проверьте уровень масла по процедуре производителя и осмотрите слитое трансмиссионное масло на наличие металлических частиц. Осмотрите корпус и, если есть подозрение на микротрещину, проведите подходящий капиллярный контроль. Проверьте плоскостность привалочных поверхностей поверочной линейкой и щупом, измерьте посадочные отверстия подшипников нутромером с индикатором и сравните результаты с заводскими допусками. При необходимости измерьте биение валов и осевой люфт индикатором часового типа. Это позволит отличить повреждение корпуса от износа валов, подшипников качения или уплотнений.

Замените корпус, если трещины, деформированные привалочные поверхности или выходящие за пределы допуска посадочные места подшипников не позволяют обеспечить надёжную посадку. Восстановление резьбы или посадочного места допустимо только по утверждённой методике и с последующим контролем размеров. При монтаже очистите все масляные каналы и привалочные поверхности, замените предусмотренные уплотнения и используйте только предписанные герметики и моменты затяжки. Отрегулируйте преднатяг подшипников и осевой люфт в соответствии со спецификацией коробки передач: для нового корпуса нельзя автоматически использовать прежние регулировочные размеры. После заправки подходящим трансмиссионным маслом проверьте, нет ли утечек и постороннего шума. Техническая помощь при идентификации детали поможет избежать установки корпуса, который подходит по креплениям, но отличается внутренней конструкцией.
