Epaiseur, Rondelle

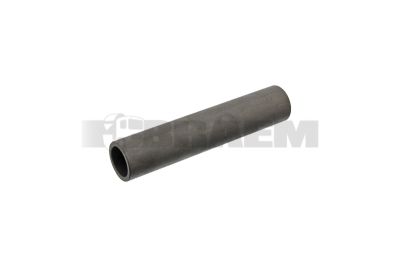

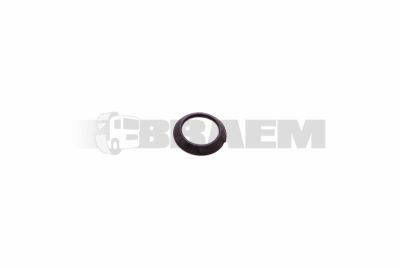

Les bagues d’ajustement, les rondelles de calage et les douilles de centrage semblent simples, mais elles déterminent la position de pièces soumises à de faibles tolérances. Une bague d’ajustement corrige généralement un ajustement radial ou positionne une pièce sur un arbre. Une rondelle de calage présente une épaisseur calibrée qui permet, par exemple, de régler le jeu axial ou la précharge d’un roulement. Une douille de centrage positionne deux pièces l’une par rapport à l’autre, par exemple un boîtier et un couvercle, afin qu’elles retrouvent leur position après démontage. Ces fonctions ne sont pas interchangeables : une rondelle de calage n’est pas nécessairement une bague d’étanchéité.

Ces composants se trouvent notamment dans les moteurs, les boîtes de vitesses et les arbres de transmission des camions, bus et véhicules utilitaires MAN et Mercedes. Même au sein d’une même série de véhicules, les dimensions et les applications peuvent varier selon la version du moteur, la transmission, la configuration de l’essieu ou l’année de construction. Pour les applications moteur, on peut citer les variantes des familles MAN D08 et D26 ou Mercedes OM 936 et OM 471. Identifiez donc toujours les pièces à partir du numéro de châssis du véhicule, puis vérifiez leur position de montage précise. Une comparaison visuelle ou une sélection fondée uniquement sur le nom du modèle ne suffit jamais.

Une douille de centrage usée peut entraîner un décalage des éléments du boîtier, une détérioration des trous de boulons ou une fuite au niveau d’un plan de joint. Des bagues d’ajustement usées modifient le centrage ; des rondelles de calage mal choisies ou déformées peuvent provoquer un jeu axial, une hausse de la température des roulements, du bruit ou une usure prématurée des engrenages. Recherchez également les traces de corrosion de contact, les bavures et les marques laissées par un montage précédent : elles influencent l’ajustement réel, même lorsque la cote nominale est correcte.

Pour le diagnostic, procédez dans un ordre précis :

1. Vérifiez l’application à l’aide du numéro de châssis et consignez l’ordre de montage et la position d’origine de toutes les bagues, rondelles et douilles.
2. Nettoyez le logement et examinez l’alésage, l’arbre et les surfaces d’appui pour détecter toute ovalisation, rainure ou trace de transfert de matière. Mesurez l’alésage avec un micromètre d’intérieur ou un alésomètre à comparateur, à plusieurs profondeurs et dans plusieurs directions ; mesurez l’arbre avec un micromètre d’extérieur.
3. Mesurez l’épaisseur d’une rondelle de calage au micromètre en plusieurs points. Contrôlez le jeu axial après montage à l’aide d’un comparateur ou, si la procédure de réparation le prescrit, la précharge des roulements au moyen du couple de rotation.
4. Comparez les valeurs mesurées aux données de réparation propres au véhicule. Pour les douilles de centrage, vérifiez également que les deux pièces s’assemblent à plat, sans contrainte latérale.

Choisissez le matériau, le diamètre nominal, l’épaisseur et l’ajustement conformément aux spécifications. L’acier trempé, le traitement de surface et le type d’ajustement requis, serré ou glissant, sont des caractéristiques fonctionnelles ; une douille d’un autre matériau qui semble convenir peut réagir différemment aux variations de température dans un boîtier en aluminium. Utilisez un outillage de pressage adapté lors du montage, soutenez le boîtier et évitez d’exercer une pression de travers sur une fine rondelle de calage.

Ne remplacez pas uniquement la pièce visiblement usée si son logement est hors tolérance. Une douille de centrage neuve dans un alésage usé ne rétablit pas le centrage, et une rondelle plus épaisse ne doit pas masquer l’usure des roulements ou des surfaces d’appui. Après le montage, mesurez de nouveau le jeu axial, vérifiez que les arbres tournent librement et contrôlez l’alignement avant la mise en service de l’ensemble.
