المستلزمات ( الاكسسوارات )

تضمن ملحقات أنابيب العادم وكواتم الصوت وصلات محكمة ضد تسرب الغازات، وتعليقًا مضبوطًا، وحيز حركة كافيًا عند التمدد الحراري. وتسهم مشابك العادم، وجلب التوصيل، وحلقات الإحكام، وأحزمة تثبيت كواتم الصوت، وحوامل التثبيت، والعناصر المطاطية المعدنية في تحديد العمر التشغيلي لمنظومة العادم بأكملها. وقد يؤدي اختيار مشبك غير مناسب أو تآكل نقطة تعليق إلى تسربات متكررة، حتى لو استُبدل أنبوب العادم أو كاتم الصوت مؤخرًا.

تحد الدروع الحرارية من الإشعاع الحراري الصادر عن أجزاء العادم الساخنة نحو المكونات المحيطة. وهي تحمي، من بين أمور أخرى، ضفائر الأسلاك، وخطوط الوقود والفرامل، والأجزاء البلاستيكية، وأرضية المقصورة أو المركبة من ارتفاع الحرارة والأضرار الحرارية. وبحسب التجهيز، تُركّب عند مشعب العادم ووصلة الشاحن التوربيني، وعلى امتداد أنابيب العادم، وحول كواتم الصوت أو مكونات المعالجة اللاحقة لغازات العادم، مثل المحولات الحفازة ومرشحات جسيمات الديزل. وتُثبّت على النقاط المخصصة لذلك في جزء العادم أو المحرك أو الشاسيه أو هيكل المركبة، بحيث يقع الدرع بين مصدر الحرارة والأجزاء المراد حمايتها. حافظ على الفجوة الهوائية المحددة والحيز الحر اللازم للتمدد الحراري؛ إذ يختلف الموضع الصحيح وطريقة التثبيت بحسب التجهيز.

حدّد القطع دائمًا بالاستناد إلى رقم شاسيه المركبة. فلا تكفي أبدًا المقارنة البصرية أو الاختيار بناءً على اسم الطراز وحده. ففي MAN TGL وTGM المزوّدة بمحركات D08، تختلف الوصلات ونقاط التعليق عن تلك الموجودة في التجهيزات ذات محركات D26. وكذلك في Mercedes Atego بمحرك OM 936 وActros بمحرك OM 471، تُعدّ مواصفات تجهيز الانبعاثات وتكوين منظومة العادم وتاريخ الإنتاج عوامل حاسمة. كما تخضع الحافلات مثل Lion’s City وCitaro ومركبات النقل الخفيفة مثل TGE وSprinter لمتطلبات تثبيت خاصة بكل تجهيز.

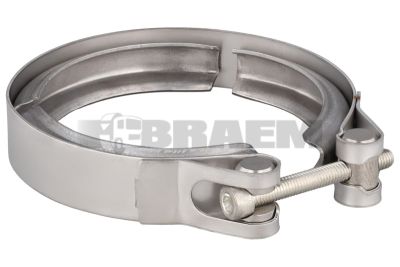

ميّز بين المشابك على شكل U المخصصة للوصلات التداخلية المناسبة، والمشابك الشريطية لوصلات الأنابيب المصممة لها، ومشابك V-band للفلنجات ذات المقطع المشكّل. فهذه التصاميم غير قابلة للاستبدال بعضها ببعض. تحقّق من القطر الخارجي للأنبوب، وسماكة جداره، وطول التداخل، وشكل مقطع الفلنجة، وعرض المشبك، وسن اللولب. وقِس خلوص الوصلات التداخلية وفق تفاوتات المصنع المسموح بها: فالخلوص الزائد يسبب التسرب، بينما يعيق التداخل الشديد الإحكام عملية التركيب والتمدد.

يعتمد اختيار المادة على درجة الحرارة، ومدى التعرض للمكثفات، والظروف البيئية المسببة للتآكل. فالصلب المطلي بالألومنيوم والفولاذ المقاوم للصدأ لهما خصائص مختلفة؛ ويجب أن تكون حلقات الإحكام مناسبة لتصميم الفلنجة المحدد ونطاق الحرارة في موضعها. أما في مطاطات التعليق، فتهم جودة المادة المطاطية ودرجة صلابتها وقدرتها على تحمل الحمل. والتزم بمواصفات المركبة فيما يتعلق بضغط الغاز ومقاومة الحرارة وعزم الشد، لا بقيمة موحدة لجميع الحالات.

تشير آثار السخام الأسود حول الوصلات إلى تسرب الغاز. وقد يدل صوت الخشخشة أثناء دوران المحرك على سرعة الخمول على ارتخاء أحزمة تثبيت كاتم الصوت، أو تشقق مطاطات التعليق، أو ملامسة الشاسيه. وغالبًا ما تشير الكسور المتكررة بجوار أحد المشابك إلى إجهاد ناتج عن التركيب، أو نقص الدعم، أو حركة مفرطة للمحرك. وقد يبقى التآكل تحت أحزمة التثبيت خفيًا إلى أن ينهار جدار كاتم الصوت موضعيًا.

1. اترك منظومة العادم تبرد، وثبّت المركبة بشكل آمن، واسند كواتم الصوت الثقيلة قبل فك عناصر التثبيت. وافحص المشابك والقضبان الملولبة وأسطح الإحكام ونقاط التعليق بحثًا عن التشققات والصدأ وآثار الانزياح.
2. قِس أقطار الأنابيب باستخدام القدمة ذات الورنية في عدة اتجاهات لتحديد مدى بيضاوية المقطع. وافحص أسطح الفلنجات المستوية التي يمكن الوصول إليها باستخدام مسطرة استواء ومقياس خلوص؛ وقارن الانحرافات بالحدود التي تحددها الشركة المصنّعة.
3. افحص التعليق بحثًا عن الخلوص الزائد وهبوط العناصر المطاطية المعدنية. وقيّم أيضًا قواعد المحرك ووصلات العادم المرنة: فتركيب عنصر تثبيت جديد لا يعالج الحركة المفرطة لمجموعة نقل الحركة.
4. عند الاشتباه في وجود تسرب، أجرِ اختبار دخان على المنظومة بعد أن تبرد، بضغط اختبار منخفض ومنظّم وفق إجراءات الورشة. وعند انخفاض القدرة، قِس الضغط العكسي للعادم عند نقطة القياس المحددة وفي ظروف التشغيل المنصوص عليها؛ فالتسرب والانسداد يتطلبان إجراءات إصلاح مختلفة.

نظّف أسطح الإحكام دون إتلاف شكل مقطع الفلنجة. واستبدل المشابك المشوهة، والوصلات الملولبة التالفة، وحلقات الإحكام المحددة للاستخدام مرة واحدة. ولا تحاول إحكام أنبوب بيضاوي المقطع بزيادة عزم الشد: بل أصلح الجزء المتضرر من الأنبوب أو استبدله. ولا تستخدم معجون تركيب العادم إلا إذا سمحت الشركة المصنّعة بذلك لهذه الوصلة.

ركّب الوصلات أولًا دون إحكام شدها، واضبط محاذاة كاتم الصوت والأنابيب، وتحقّق من المسافة الفاصلة بينها وبين الشاسيه والخطوط والدروع الحرارية. واسند الوزن عبر نقاط التعليق المخصصة، لا عبر وصلة الشاحن التوربيني. وشد عناصر التثبيت باستخدام مفتاح عزم وفق الترتيب المحدد. ثم افحص وجود تسربات واهتزازات أثناء الإحماء مع استخدام وسيلة مناسبة لشفط غازات العادم. وأعِد الفحص بعد التبريد؛ ولا تُعِد الشد إلا إذا نصّت تعليمات التركيب على ذلك.
