Kühlmittelkühler führen die Motorwärme über Kühlrohre und luftseitige Lamellen ab. Die verfügbare Kühlleistung hängt von der Kühlernetzfläche, dem Kühlmittelvolumenstrom, dem Luftmassenstrom und der Temperaturdifferenz zur Außenluft ab. Überhitzung bei Bergauffahrten, Kühlmittelverlust oder ständig laufende Lüfter erfordern daher eine Systemdiagnose: Nicht jedes Kühlproblem wird durch einen defekten Kühler verursacht.

Bestimmen Sie Ersatzteile immer anhand der Fahrgestellnummer des Fahrzeugs. Ein optischer Vergleich oder eine Auswahl allein nach Modellbezeichnung reicht niemals aus. Bei MAN TGL und TGM mit D08-Motoren unterscheiden sich die Kühlanforderungen beispielsweise von denen der TGX-Ausführungen mit D26-Motoren. Auch Mercedes Atego mit OM 934-Motoren und Actros mit OM 471-Motoren haben ausführungsspezifische Kühlerpakete. Bei Bussen und Transportern wie Citaro, Lion’s City, Sprinter und TGE bestimmen zudem die Einbaulage und die vorhandene Luftführung die passende Ausführung.

Weitere Anwendungen sind MAN TGS mit D20- oder D26-Motoren und TGX mit D38-Motoren, Mercedes Arocs mit OM 470-, OM 471- oder OM 473-Motoren sowie Axor mit OM 457-Motoren. Bei Bussen und Reisebussen gehören unter anderem MAN Lion’s Coach mit D26-Motoren und Mercedes Tourismo mit OM 470-Motoren dazu. Bei Transportern handelt es sich beispielsweise um Mercedes Sprinter mit OM 651- oder OM 654-Motoren und MAN TGE mit 2.0 TDI-Motoren. Baujahr, Motorgeneration und Fahrzeugausstattung bleiben für die Kühlerauswahl entscheidend.

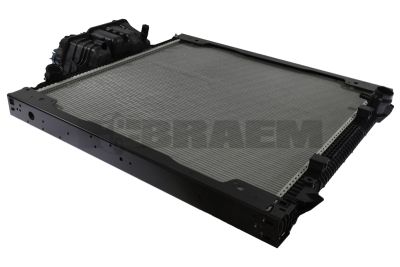

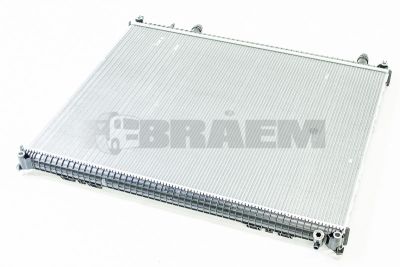

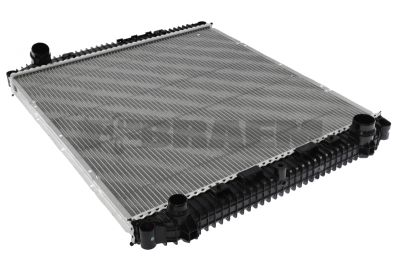

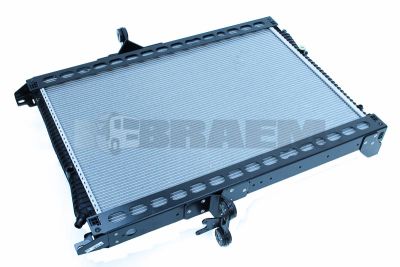

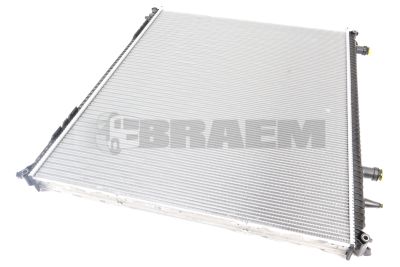

Unterscheiden Sie zwischen Querstrom- und Fallstromkühlern, Aluminium-Kühlernetzen mit angecrimpten seitlichen oder oberen Kunststoffkästen, Vollaluminiumkonstruktionen und Kupfer-Messing-Ausführungen bei älteren Anwendungen. Prüfen Sie Netzhöhe, Netzbreite, Netztiefe, Lamellenabstand, Anschlussdurchmesser und Befestigungspunkte. Gegebenenfalls integrierte Getriebeölkühler müssen zur Fahrzeugausstattung passen. Der zulässige Betriebsdruck, der hydraulische Druckverlust und die Passgenauigkeit von Lüfterzarge und Kühlmodul sind ebenfalls entscheidend. Ein dickeres Kühlernetz ist nicht automatisch besser: Ein höherer Luftwiderstand kann die Kühlleistung des gesamten Wärmetauscherpakets einschränken.

Bei manchen Fahrzeugen sind zwei Kühlmittelkühler in Reihe eingebaut: Das Kühlmittel durchströmt dann nacheinander beide Kühler. Prüfen Sie anhand der Fahrgestellnummer und des Kühlsystemschemas, welche Ausführung verbaut ist und an welcher Position sich der zu ersetzende Kühler befindet. Prüfen Sie bei Kühlproblemen beide Kühler und die Verbindungsleitungen auf Undichtigkeiten und Durchflussbehinderungen.

Typische Defekte sind undichte Crimpverbindungen, gealterte Kunststoffkästen, korrodierte Kühlrohre und Ermüdungsrisse im Bereich der Befestigungen. Innere Ablagerungen schränken den Durchfluss ein; Insekten, Schlamm und umgebogene Lamellen blockieren den Luftdurchtritt. Eingetrocknete Kühlmittelspuren weisen auf Undichtigkeiten hin, während ein Temperaturanstieg bei niedriger Fahrgeschwindigkeit auch auf eine unzureichende Lüfterfunktion hindeuten kann.

1. Im kalten Zustand prüfen: Kontrollieren Sie Kühlmittelstand, Anschlüsse, Kühlerlagergummis und den Zwischenraum zwischen Kondensator, Ladeluftkühler und Kühler. Öffnen Sie niemals ein heißes, unter Druck stehendes Kühlsystem.
2. Dichtheit prüfen: Verwenden Sie ein Kühlsystem-Druckprüfgerät mit passendem Adapter. Halten Sie den fahrzeugspezifischen Prüfdruck und die Prüfdauer ein; überschreiten Sie den vorgeschriebenen Druck nicht. Prüfen Sie auf Druckverlust und sichtbare Undichtigkeiten und testen Sie den Druckverschlussdeckel separat.
3. Wärmeverteilung messen: Vergleichen Sie bei geöffnetem Thermostat und stabilisierter Last die Ein- und Austrittstemperaturen mit Kontaktthermoelementen. Scannen Sie das Kühlernetz mit einer Wärmebildkamera; berücksichtigen Sie dabei den Emissionsgrad von Aluminium. Kalte Streifen können auf verstopfte Kühlrohre hinweisen, beurteilen Sie jedoch auch die Luftverteilung und die Kühlmittelzirkulation. Es gibt keine universell gültige Temperaturdifferenz.
4. Andere Ursachen ausschließen: Prüfen Sie die Thermostatöffnung, die Kühlmittelpumpe und den Lüfterantrieb. Vergleichen Sie Sensordaten aus dem Diagnosegerät mit einer unabhängigen Temperaturmessung. Untersuchen Sie bei schnellem Druckaufbau nach dem Kaltstart einen möglichen Verbrennungsgaseintritt, bevor der Kühler ersetzt wird.

Entfernen Sie äußere Verschmutzungen vorsichtig entgegen der normalen Luftstromrichtung mit niedrigem Druck und einem geeigneten Reinigungsmittel. Vermeiden Sie Hochdruckstrahlen, die Lamellen verbiegen. Ersetzen Sie Kühler mit strukturellen Rissen, großflächiger Korrosion oder dauerhafter Durchflussbehinderung. Kühlerdichtmittel können feine Kühlkanäle verstopfen und stellen keine dauerhafte Reparatur dar.

Montieren Sie den Kühler spannungsfrei mit intakten Lagergummis, den richtigen Dichtungen und den vorgeschriebenen Anzugsdrehmomenten. Ergänzen Sie fehlende Luftleitbleche, damit die Luft nicht am Kühler vorbeiströmt. Spülen Sie das System bei Verunreinigungen nach Herstellervorgabe und verwenden Sie ausschließlich Kühlmittel mit der erforderlichen Freigabe und im vorgeschriebenen Mischungsverhältnis; die Farbe ist kein Auswahlkriterium. Prüfen Sie die Konzentration mit einem geeigneten Refraktometer. Befüllen und entlüften Sie das System nach dem fahrzeugspezifischen Verfahren, gegebenenfalls mit einem Vakuumbefüllgerät. Führen Sie abschließend eine Dichtheitsprüfung, eine Prüfung unter Last und nach vollständigem Abkühlen eine Füllstandskontrolle durch.
