Disque d'accouplement

Le disque d'embrayage transmet de manière contrôlée le couple moteur du volant moteur à l'arbre primaire de la boîte de vitesses. Pour les camions, bus et véhicules utilitaires MAN et Mercedes, il ne s'agit pas d'une pièce d'usure universelle : la version correcte dépend de la combinaison de la variante moteur, du type de boîte de vitesses et de l'application. Un disque d'embrayage pour un MAN D26 avec boîte de vitesses automatisée TipMatic diffère par exemple, en termes de cannelures de moyeu, d'amortissement de torsion et de diamètre, d'une version destinée à un D08 avec transmission manuelle. Chez Mercedes également, les combinaisons telles que OM 457, OM 471 ou OM 936 avec une boîte de vitesses manuelle de série G ou une boîte de vitesses PowerShift déterminent la spécification correcte.

Une sélection basée uniquement sur le nom du modèle, la puissance moteur ou une comparaison visuelle ne suffit jamais. Déterminez toujours les disques d'embrayage à l'aide du numéro de châssis du véhicule.

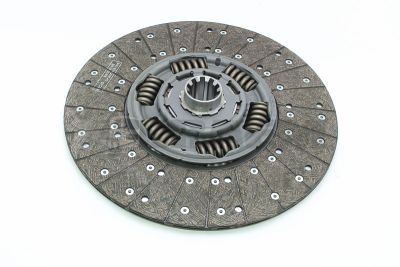

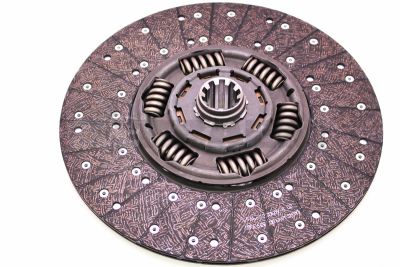

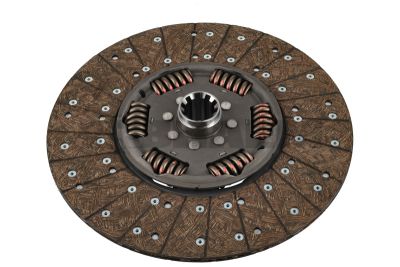

Un disque d'embrayage se compose d'un plateau support en acier avec des garnitures de friction des deux côtés, d'un moyeu central doté de cannelures internes et d'amortisseurs de torsion. Le moyeu doit coulisser sur les cannelures extérieures de l'arbre primaire sans jeu radial excessif, sans toutefois se bloquer. Un ajustement incorrect entraîne un montage difficile, un débrayage incomplet ou une usure accélérée des cannelures.

Selon le véhicule, des disques rigides, des disques avec amortisseurs de torsion et des versions présentant une résistance thermique accrue sont utilisés. Les tracteurs routiers lourds équipés de moteurs MAN D20, D26 ou D38 et de moteurs Mercedes OM 460, OM 471 ou OM 473 nécessitent généralement des garnitures de friction capables de supporter des pressions de contact élevées et des températures de pointe lors des manœuvres sous charge. Pour les bus urbains, les camions de distribution et les véhicules utilitaires, ce sont surtout les débrayages fréquents, l'utilisation en stop-and-go et l'évacuation de la chaleur qui déterminent la durée de vie.

Les défauts typiques sont le patinage de l'embrayage à l'accélération, une augmentation du régime moteur sans accroissement proportionnel de la vitesse, une odeur de brûlé, des à-coups à l'embrayage et des bruits de cliquetis lors des changements de charge. Une garniture de friction brûlée ou vitrifiée indique souvent un patinage prolongé dû à une surcharge, à une conduite inadaptée, à une force de serrage insuffisante du mécanisme d'embrayage ou à une contamination par de l'huile moteur provenant du joint de vilebrequin. Des ressorts de torsion desserrés, des segments de ressort cassés ou des cannelures de moyeu usées provoquent des chocs métalliques et des irrégularités dans la transmission.

Avant le démontage, contrôlez d'abord la commande : mesurez la course de la fourchette de débrayage, vérifiez l'absence de fuites ou d'air dans le circuit hydraulique et contrôlez le libre fonctionnement de la butée de débrayage. Sur les boîtes de vitesses automatisées, la procédure d'apprentissage de l'embrayage et la valeur d'embrayage mesurée doivent également être évaluées à l'aide d'un appareil de diagnostic. Après démontage, contrôlez l'épaisseur des garnitures, la distance par rapport aux rivets, la planéité du disque et le jeu du moyeu. Mesurez également les cannelures de l'arbre primaire afin de détecter toute corrosion, bavure ou usure ; un disque neuf ne doit pas être monté de force sur l'arbre.

Remplacez de préférence un disque d'embrayage usé en même temps que le mécanisme d'embrayage et la butée de débrayage. Contrôlez le volant moteur afin de détecter des traces de chauffe, fissures, rainures et faux-rond à l'aide d'un comparateur. Le roulement pilote mérite également une attention particulière : ce roulement centre et soutient l'extrémité de l'arbre primaire dans le vilebrequin ou le volant moteur. Un roulement pilote neuf évite le jeu radial, les vibrations, les bruits et l'usure prématurée de l'arbre primaire, des cannelures de moyeu et du disque d'embrayage.

Remplacez également la bague d'usure sur laquelle travaille le joint de vilebrequin et qui est montée dans le carter de volant moteur lorsqu'elle est usée, corrodée ou rainurée. Un joint de vilebrequin neuf monté sur une bague d'usure endommagée peut à nouveau laisser passer de l'huile moteur vers le carter de volant moteur. Les garnitures de friction se contaminent alors, un patinage apparaît et l'ensemble de la réparation peut échouer prématurément. Le contrôle de ces composants lors d'une révision d'embrayage limite les immobilisations imprévues et évite un second démontage de la boîte de vitesses.
