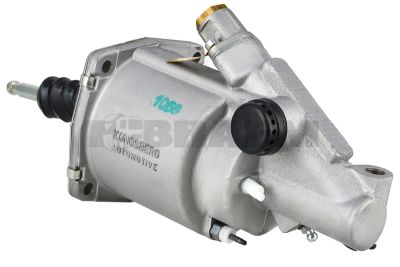

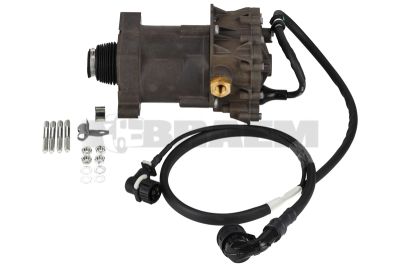

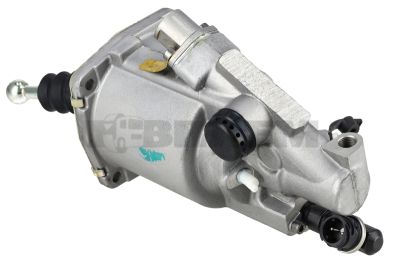

Servo d'embrayage

L’assistance d’embrayage réduit l’effort nécessaire sur la pédale pour débrayer et transmet la commande depuis la cabine en un mouvement précis de la fourchette de débrayage, de la butée d’embrayage ou du cylindre récepteur hydraulique central. Sur les camions, bus et véhicules utilitaires MAN et Mercedes, il s’agit généralement de servos pneumohydrauliques : l’air comprimé du système de freinage pneumatique assiste la commande hydraulique. Selon la version, des circuits d’embrayage entièrement hydrauliques ou des systèmes mécano-pneumatiques peuvent également être présents. Identifiez toujours un servo d’embrayage, les raccords, les conduites et les joints d’étanchéité sur la base du numéro de châssis. Une comparaison visuelle, le type de raccordement ou le seul modèle du véhicule ne suffisent jamais.

Un servo d’embrayage pneumohydraulique utilise deux fluides distincts. L’air comprimé sert de fluide énergétique et est amené au servo via une conduite d’air, une valve de commande et une chambre à air. Le fluide hydraulique constitue le milieu de transmission de pression entre le maître-cylindre, l’assistance et le cylindre de débrayage. La pression d’air est généralement liée à la pression de service du véhicule et doit rester suffisante afin de fournir une force d’assistance constante. Une chambre à air qui fuit peut donc non seulement entraîner une pédale dure, mais aussi affecter le volume d’air disponible pour les autres consommateurs.

Selon la version du véhicule, les circuits hydrauliques utilisent des liquides de frein conformes aux spécifications DOT 3, DOT 4 ou DOT 5.1. D’autres systèmes sont conçus pour des fluides hydrauliques minéraux, souvent désignés comme fluides hydrauliques centraux, ou pour des fluides hydrauliques OEM spécifiques. Les liquides DOT sont hygroscopiques et absorbent l’humidité ; les fluides hydrauliques minéraux ne le sont pas. Ces types de fluides ne doivent jamais être mélangés : un fluide incorrect fait gonfler, durcir ou dissoudre les joints en EPDM, NBR ou FKM. Vérifiez donc toujours la classification de fluide prescrite sur le réservoir, dans le manuel d’atelier et à l’aide de la référence de la pièce.

Les défauts typiques sont une pédale d’embrayage dure ou spongieuse, une pédale qui revient lentement, des vitesses difficiles à engager, des synchroniseurs qui craquent et un débrayage insuffisant. Un sifflement permanent lorsque la pédale est enfoncée, une perte d’air autour du servo d’embrayage ou de l’humidité visible au niveau du soufflet antipoussière indiquent également une fuite interne. Un servo d’embrayage défectueux peut en outre reproduire les symptômes d’une butée d’embrayage usée, d’une fourchette de débrayage déformée ou d’un maître-cylindre défectueux.

Contrôlez d’abord le niveau, la couleur et toute contamination éventuelle du fluide hydraulique. Un fluide noir, des particules de caoutchouc ou des particules métalliques imposent l’inspection de l’ensemble du circuit. Effectuez ensuite un test de chute de pression sur la partie pneumatique avec un manomètre raccordé : une baisse de pression avec la pédale actionnée ou relâchée localise une fuite dans la conduite d’air, la partie de commande ou la membrane. Mesurez ensuite la course de la pédale et la course effective du cylindre de débrayage à l’aide d’un pied à coulisse ou d’un comparateur. Comparez-les aux spécifications du constructeur ; une course insuffisante peut être causée par la présence d’air, un passage interne au niveau des joints à coupelle ou un mauvais réglage de la tige de poussée et du mécanisme de pédale.

Remplacez le servo d’embrayage lorsque la montée en pression ne reste pas stable, que du fluide hydraulique pénètre dans le circuit d’air, que le servo présente une fuite interne ou que le boîtier présente de la corrosion autour des raccordements. Lors du démontage, remplacez également les conduites d’air, conduites hydrauliques, vis banjo, bagues d’étanchéité et soufflets antipoussière poreux endommagés. Ne rincez un circuit qu’avec un produit explicitement adapté au fluide hydraulique présent ; n’utilisez jamais de nettoyants universels ou de fluides inconnus.

Après le montage, purgez selon l’ordre prescrit, de préférence à l’aide d’un appareil de purge sous pression et avec une course de pédale contrôlée. Contrôlez ensuite la course de débrayage, l’étanchéité à l’air et le comportement de passage des vitesses sous charge. Une identification correcte sur la base du numéro de châssis et un conseil technique en cas de raccordements ou de spécifications de fluide divergents limitent les erreurs de montage et les immobilisations imprévues.
