Kupplungsscheibe

Die Kupplungsscheibe überträgt das Motordrehmoment kontrolliert vom Schwungrad auf die Getriebeeingangswelle. Bei MAN und Mercedes Lkw, Bussen und Transportern handelt es sich nicht um ein universelles Verschleißteil: Die richtige Ausführung hängt von der Kombination aus Motorvariante, Getriebetyp und Einsatzbereich ab. Eine Kupplungsscheibe für einen MAN D26 mit automatisiertem TipMatic-Getriebe unterscheidet sich beispielsweise hinsichtlich Nabenverzahnung, Torsionsdämpfung und Durchmesser von einer Ausführung für einen D08 mit Handschaltgetriebe. Auch bei Mercedes bestimmen Kombinationen wie OM 457, OM 471 oder OM 936 mit einem G-Serie-Handschaltgetriebe oder PowerShift-Getriebe die korrekte Spezifikation.

Eine Auswahl ausschließlich nach Modellbezeichnung, Motorleistung oder optischem Vergleich reicht niemals aus. Kupplungsscheiben müssen immer anhand der Fahrgestellnummer des Fahrzeugs bestimmt werden.

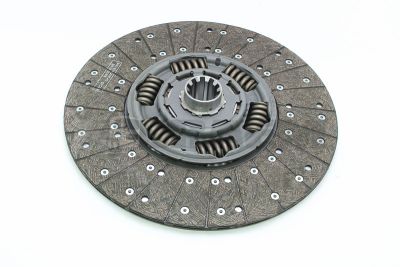

Eine Kupplungsscheibe besteht aus einer Stützplatte aus Stahl mit Reibbelägen auf beiden Seiten, einem zentralen Nabenteil mit Innenverzahnung und Torsionsdämpfern. Die Nabe muss ohne übermäßiges Radialspiel auf die Außenverzahnung der Getriebeeingangswelle gleiten, darf jedoch auch nicht klemmen. Eine falsche Passung verursacht eine schwierige Montage, unvollständiges Auskuppeln oder einen beschleunigten Verschleiß der Verzahnung.

Je nach Fahrzeug kommen starre Scheiben, Scheiben mit Torsionsdämpfern und Ausführungen mit erhöhter thermischer Belastbarkeit zum Einsatz. Schwere Sattelzugmaschinen mit MAN D20-, D26- oder D38-Motoren sowie Mercedes OM 460-, OM 471- oder OM 473-Motoren benötigen in der Regel Reibbeläge, die hohen Flächenpressungen und Spitzentemperaturen beim Rangieren unter Last standhalten. Bei Stadtbussen, Verteiler-Lkw und Transportern sind vor allem häufige Auskuppelvorgänge, Stop-and-go-Betrieb und Wärmeabfuhr entscheidend für die Lebensdauer.

Typische Fehlerbilder sind Kupplungsrutschen beim Beschleunigen, eine steigende Motordrehzahl ohne entsprechende Geschwindigkeitserhöhung, Brandgeruch, Ruckeln beim Einkuppeln und klappernde Geräusche bei Lastwechseln. Ein verbrannter oder verglaster Reibbelag weist häufig auf dauerhaftes Rutschen durch Überlastung, falsche Fahrweise, unzureichende Anpresskraft der Kupplungsdruckplatte oder Verunreinigung durch Motoröl über den Kurbelwellendichtring hin. Lose Torsionsfedern, gebrochene Federsegmente oder ausgeschlagene Nabenverzahnungen verursachen metallische Schläge und Unruhe im Antriebsstrang.

Prüfen Sie vor dem Ausbau zunächst die Betätigung: Messen Sie den Hub der Ausrückgabel, kontrollieren Sie auf Undichtigkeiten oder Luft im Hydraulikkreis und prüfen Sie den Freilauf des Ausrücklagers. Bei automatisierten Getrieben müssen auch das Kupplungsanlernverfahren und der ermittelte Einkuppelwert mit einem Diagnosegerät beurteilt werden. Nach der Demontage werden Belagstärke, Nietabstand, Planlauf der Scheibe und Nabenspiel geprüft. Prüfen Sie zudem die Verzahnung der Getriebeeingangswelle auf Korrosion, Grate und Verschleiß; eine neue Scheibe darf nicht mit Gewalt über die Welle montiert werden.

Ersetzen Sie eine verschlissene Kupplungsscheibe vorzugsweise zusammen mit Kupplungsdruckplatte und Ausrücklager. Prüfen Sie das Schwungrad mit einer Messuhr auf Hitzerisse, Risse, Riefen und Rundlaufabweichungen. Auch das Pilotlager verdient Aufmerksamkeit: Dieses Lager zentriert und stützt die Spitze der Getriebeeingangswelle in der Kurbelwelle oder im Schwungrad. Ein neues Pilotlager verhindert Radialspiel, Vibrationen, Geräusche und vorzeitigen Verschleiß der Getriebeeingangswelle, Nabenverzahnung und Kupplungsscheibe.

Ersetzen Sie ebenfalls den Laufring, auf dem der Kurbelwellendichtring läuft und der im Schwungradgehäuse montiert ist, wenn dieser eingelaufen, korrodiert oder gerieft ist. Ein neuer Kurbelwellendichtring auf einem beschädigten Laufring kann erneut Motoröl in das Schwungradgehäuse gelangen lassen. Dadurch werden die Reibbeläge verunreinigt, es entsteht Schlupf und die gesamte Reparatur kann vorzeitig fehlschlagen. Die Kontrolle dieser Komponenten bei einer Kupplungsreparatur reduziert ungeplante Ausfallzeiten und verhindert einen zweiten Ausbau des Getriebes.
