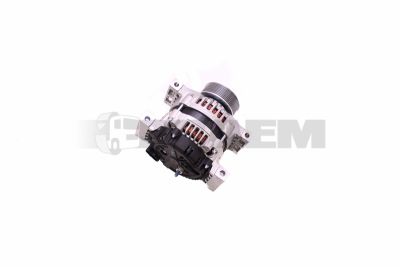

Wechselstromgenerator

Die Lichtmaschine liefert bei laufendem Motor die elektrische Energie für Batterien, Motorsteuerungen, Beleuchtung, Klimaregelung, Telematik und fahrzeuggebundene Aufbauten. Bei MAN und Mercedes Lkw, Bussen und Transportern ist dieses Ladesystem in der Regel als Drehstromgenerator mit integriertem oder extern angesteuertem Spannungsregler ausgeführt. Die richtige Lichtmaschine wird stets anhand der Fahrgestellnummer bestimmt. Ein optischer Vergleich, die Auswahl nur nach Modellbezeichnung oder ausschließlich nach der Anzahl der Befestigungsaugen reicht niemals aus: Nennspannung, Ladestrom, Riemenausrichtung, Riemenscheibentyp, Steckverbindung sowie LIN- oder konventionelle Reglerkommunikation können je nach Fahrzeugvariante unterschiedlich sein.

MAN D08-, D20-, D26- und D38-Motoren sowie Mercedes-Motorfamilien wie OM 904, OM 906, OM 457, OM 470, OM 471 und OM 473 sind mit unterschiedlichen Lichtmaschinenleistungen erhältlich. Eine 24-V-Anlage in schweren Lkw und Bussen erfordert meist einen deutlich höheren Ladestrom als ein 12-V-System in bestimmten Transportern. Die Leistung wird in Ampere angegeben, muss in der Praxis jedoch im Verhältnis zum Gesamtverbrauch beurteilt werden: elektrische Kühlerlüfter, Luftfederung, Standheizung, Ladebordwände, zusätzliche Arbeitsscheinwerfer und Bordcomputer erhöhen die Dauerbelastung erheblich.

Technisch relevante Unterschiede sind unter anderem der Durchmesser und das Profil der Keilrippenriemenscheibe, eine Freilaufriemenscheibe oder starre Riemenscheibe, der Mittenabstand der Befestigungspunkte, die Position des B+-Anschlusses sowie die Ausführung des D+-, LIN- oder Signalsteckers. Lichtmaschinen enthalten einen Rotor mit Feldwicklung, Statorwicklungen, eine Gleichrichterbrücke mit Dioden, einen Spannungsregler und Lager. Verschleiß an der Freilaufriemenscheibe oder ein abweichender Riemenlauf kann eine neue Lichtmaschine vorzeitig beschädigen. Kontrollieren Sie daher auch den Keilrippenriemen, den automatischen Riemenspanner, die Spannrolle, die Umlenkrollen und die Kurbelwellenriemenscheibe.

Eine Batterieladekontrollleuchte im Armaturenbrett, wiederkehrende Unterspannungsmeldungen, flackernde Beleuchtung, nicht funktionierende Komfortverbraucher oder erschwertes Starten nach kurzen Fahrten weisen nicht automatisch auf eine defekte Lichtmaschine hin. Korrosion an Batterieklemmen, hoher Übergangswiderstand im Massekabel, eine defekte Batterie, ein Kabelbruch in der Ladeleitung oder Überlastung durch einen externen Verbraucher verursachen vergleichbare Störungen. Bei Fahrzeugen mit intelligentem Lademanagement kann zudem ein Fehler in der Batterieüberwachung oder Datenkommunikation die Ladestrategie beeinflussen.

Messen Sie zunächst die Batteriespannung im Ruhezustand und führen Sie anschließend eine Spannungsmessung an der B+-Klemme der Lichtmaschine sowie direkt an den Batteriepolen bei Leerlaufdrehzahl und unter Last durch. Bei einem 24-V-System muss die Ladespannung je nach Temperatur und Regelstrategie deutlich über der Ruhespannung liegen; beurteilen Sie den genauen Sollwert gemäß Fahrzeugspezifikation. Messen Sie danach den Spannungsabfall über die Plus- und Masseleitungen, während große Verbraucher eingeschaltet sind. Ein zu hoher Spannungsabfall deutet auf schlechte Kabelschuhe, Oxidation, beschädigte Massepunkte oder einen unzureichenden Kabelquerschnitt hin.

Prüfen Sie mit einer Stromzange den tatsächlichen Ladestrom und vergleichen Sie diesen mit der erwarteten elektrischen Belastung. Mit einem Oszilloskop kann die Restwelligkeit beurteilt werden; ein abweichendes Welligkeitsmuster weist häufig auf defekte Gleichrichterdioden oder Statorwicklungen hin. Achten Sie zudem auf Lagergeräusche und prüfen Sie die Freilaufriemenscheibe auf Blockieren oder Durchrutschen. Ein rutschender Keilrippenriemen verursacht häufig eine zu niedrige Ladespannung ohne internen Defekt der Lichtmaschine.

Schalten Sie vor der Demontage die Batterien gemäß Fahrzeugvorgabe ab und sichern Sie die B+-Leitung gegen Kurzschluss. Ersetzen Sie bei sichtbaren Hitzeschäden, verbrannten Anschlüssen oder wiederholten Riemenproblemen auch die betroffenen Kabel, den Riemenspanner oder die Riemenscheibe. Montieren Sie die Lichtmaschine spannungsfrei in der vorgeschriebenen Passung, verwenden Sie das richtige Anzugsdrehmoment für Befestigungsschrauben und elektrische Anschlüsse und prüfen Sie die Riemenausrichtung. Nach der Montage müssen Ladespannung, Fehlercodes und die Kommunikation mit dem Motor- oder Karosseriesteuergerät erneut überprüft werden. Braem kann bei der fahrgestellnummerngesteuerten Identifikation und technischen Beurteilung der richtigen Lichtmaschinen-Ausführung helfen.
