Fürbremsventil

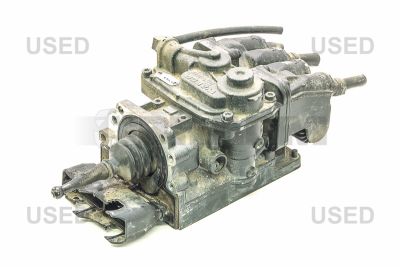

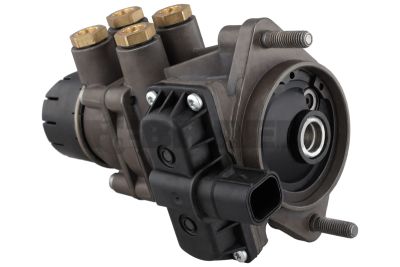

Ein Fußbremsventil dosiert die Druckluft aus den Luftbehältern zu den Betriebsbremskreisen in pneumatisch gebremsten MAN und Mercedes Lkw, Bussen und Reisebussen. Der Ventilhub überträgt die Pedalkraft des Fahrers in einen proportionalen Steuerdruck für Bremszylinder, Relaisventile und EBS (Electronic Braking System)-Module. Das Bauteil ist sicherheitsrelevant: Eine interne Undichtigkeit, ein verzögerter Druckaufbau oder eine fehlerhafte Kreisverteilung wirken sich unmittelbar auf Bremsansprechen, Stabilität und die gesetzlich vorgeschriebene Bremsleistung aus. Bei hydraulisch gebremsten Transportern, wie bestimmten Mercedes Sprinter-, Vito- und V-Klasse-Ausführungen, wird der Bremsdruck in der Regel durch einen Hauptbremszylinder aufgebaut; ein pneumatisches Fußbremsventil ist dort daher nicht ohne Weiteres anwendbar.

Fußbremsventile kommen bei MAN TGL, TGM, TGA, TGS, TGX und TG3 vor, ebenso bei älteren F90-, F2000-, M2000- und L2000-Baureihen. Bei Mercedes betrifft dies unter anderem LN, SK, Atego, Axor, Actros, Arocs, Antos und Econic sowie Citaro-, Intouro- und Tourismo-Busse. Auch MAN Lion’s City-, Lion’s Coach- und Intercity-Busse sowie Neoplan Cityliner-, Tourliner- oder Skyliner-Reisebusse können mit spezifischen Ausführungen ausgestattet sein.

Es gibt Einkreis- und Zweikreis-Fußbremsventile. Die häufigste Zweikreis-Ausführung steuert getrennte Bremskreise für Vorder- und Hinterachse und kann zusätzlich Steuerdruck für die Anhängerregelung liefern. Die Anschlüsse unterscheiden sich hinsichtlich Gewinde, Leitungsdurchmesser, Anschlussbelegung, Auslasskonfiguration und Nenndruck. Bei schweren Nutzfahrzeugen beträgt der Systemdruck in der Regel etwa 8 bis 12 bar, die erforderliche Steuerdruckkennlinie muss jedoch exakt mit der Fahrzeugkonfiguration und der verwendeten EBS- oder ABS (Anti-Blockier-System)-Architektur übereinstimmen.

Bestimmen Sie das richtige Fußbremsventil stets anhand der Fahrgestellnummer des Fahrzeugs. Ein visueller Vergleich, die Auswahl ausschließlich nach Modellbezeichnung oder übereinstimmenden Luftanschlüssen reicht niemals aus. Prüfen Sie außerdem die Teilenummer, die Anschlussmarkierungen, die Ausführung mit oder ohne elektrischen Bremslichtschalter sowie die spezifische Leitungsführung.

Ein hartes, schwammiges oder unregelmäßiges Bremspedal, verzögertes Lösen der Bremse, unzureichender Bremsdruck oder ein dauerhafter Luftverlust über die Auslassöffnung sind klassische Hinweise auf einen Defekt. Interne Undichtigkeiten entstehen häufig durch verschlissene NBR (Nitril-Butadien-Kautschuk)-Dichtungen, eingelaufene Ventilsitze, Korrosion am Kolbenstößel oder Verunreinigungen durch Kondenswasser und Kompressoröl. Insbesondere Fahrzeuge mit unzureichend gewarteten Lufttrocknern sind von schwergängigen Regelkolben und beschädigten Dichtflächen betroffen.

Prüfen Sie zunächst, ob die Luftbehälter vollständig Druck aufbauen und ob der Versorgungsdruck stabil bleibt. Schließen Sie anschließend kalibrierte Manometer an die Versorgungs- und Ausgangsanschlüsse beider Bremskreise an. Beim langsamen Betätigen des Pedals muss der Steuerdruck gleichmäßig und proportional ansteigen; ein deutlicher Druckunterschied zwischen den Kreisen, Druckabfall bei gehaltener Pedalstellung oder verzögerte Entlüftung weisen auf ein internes Problem hin. Achten Sie bei gelöstem Pedal auf Leckagen an der Entlüftungsöffnung und lokalisieren Sie externe Undichtigkeiten mit Lecksuchspray an Kupplungen und Leitungsverschraubungen.

Lesen Sie bei Fahrzeugen mit EBS die Fehlercodes aus und vergleichen Sie die gemessenen pneumatischen Werte mit der von der ECU (Electronic Control Unit) registrierten Bremsanforderung. Schließen Sie zunächst Defekte an Relaisventilen, Drucksensoren, Bremszylindern oder geknickten Druckluftleitungen aus: Diese können ähnliche Symptome verursachen, ohne dass das Pedalventil selbst defekt ist.

Ersetzen Sie ein Fußbremsventil, wenn die Druckregelung außerhalb der Spezifikation liegt, das Gehäuse beschädigt ist oder interne Undichtigkeiten nach Ausschluss externer Komponenten nachweislich bestehen bleiben. Machen Sie vor der Demontage sämtliche Luftbehälter drucklos, kennzeichnen Sie jede Druckluftleitung nach Anschluss und verhindern Sie, dass Schmutz in offene Anschlüsse gelangt. Verwenden Sie ausschließlich Leitungsdichtungen, die für Druckluftbremskreise geeignet sind; zu viel Dichtmittel kann Regelkanäle blockieren.

Prüfen Sie nach der Montage beide Kreise auf Druckaufbau, Druckhaltung und vollständige Entlüftung. Führen Sie anschließend einen Bremstest und, sofern vorgeschrieben, eine EBS-Prüfung durch. Der rechtzeitige Austausch eines undichten Ventils reduziert die Belastung des Luftkompressors, verhindert unzureichende Bremskraft und trägt dazu bei, ungeplante Ausfallzeiten zu begrenzen. Braem kann bei der Identifizierung anhand der Fahrgestellnummer technische Unterstützung bieten.
