Gehäuse

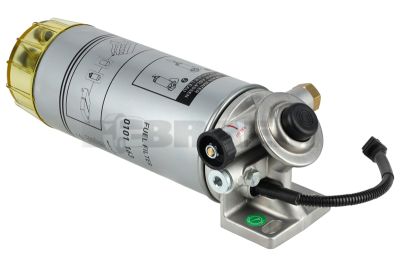

Das Gehäuse des Wasserabscheiders bildet die druck- oder vakuumdichte Umhüllung, in der Dieselkraftstoff am Abscheideelement entlangströmt und abgeschiedenes Wasser gesammelt wird. Je nach Bauart umfasst dieses Bauteil einen Filterkopf, Filtertopf oder Auffangbecher mit Anschlüssen für Kraftstoffleitungen, Wasserablass, Wassersensor und gegebenenfalls Kraftstoffheizung. Ein beschädigter Dichtungssitz oder Haarriss kann dazu führen, dass Luft angesaugt wird, ohne dass sichtbar Dieselkraftstoff austritt. Dadurch entstehen Startprobleme und eine unzureichende Kraftstoffversorgung, obwohl das Filterelement selbst noch verwendbar erscheint.

Wasserabscheidergehäuse sind unter anderem als metallische Filterköpfe mit Anschraubfiltern, Topfgehäuse für austauschbare Filterelemente und separate Auffangbecher ausgeführt. Aluminiumlegierungen bieten Steifigkeit und Wärmeleitfähigkeit; kraftstoffbeständige technische Kunststoffe reduzieren das Gewicht und können bei transparenten Ausführungen eine Sichtkontrolle des Wasserstands ermöglichen. Werkstoffe und Dichtungen müssen gegenüber der vorgeschriebenen Dieselqualität, dem zulässigen Biodieselanteil und der Betriebstemperatur beständig sein.

Ermitteln Sie die passenden Teile immer anhand der Fahrgestellnummer des Fahrzeugs. Ein optischer Vergleich oder die Auswahl allein nach Modellbezeichnung reicht niemals aus. Beispielsweise können bei MAN TGS mit D26-Motoren und Mercedes Actros mit OM 471-Motoren Filteraufbau, Anschlüsse und Heizung je nach Ausführung unterschiedlich sein. Auch bei Bussen und Transportern ist die vorhandene Kraftstoffvorfilterkonfiguration maßgeblich; nicht jede Ausführung verfügt über ein separat austauschbares Wasserabscheidergehäuse.

Prüfen Sie neben der Teilenummer auch Gewinde, Anschlussdurchmesser, Durchflussrichtung, Befestigungsabstände sowie die Passung des Filterelements und der Dichtungsnuten. Der zulässige Durchfluss, der Druckverlust, der Betriebsdruck und die Vakuumbeständigkeit müssen zur Einbauposition vor oder nach der Kraftstoffförderpumpe passen. Verwenden Sie ausschließlich ausführungsspezifische Grenzwerte: Das Gehäuse gehört zum Niederdruckkreis und ist nicht für Common-Rail-Druck ausgelegt.

Typische Defekte sind Korrosion an metallischen Dichtflächen, gealterte Auffangbecher, verschlissene Gewinde und Risse im Bereich der Befestigungsaugen. Übermäßiges Anziehen kann Kunststofftöpfe verformen oder Dichtungsnuten beschädigen. Undichte Ablasshähne und Sensordichtungen verursachen ähnliche Symptome. Vibrationen durch lose Halterungen oder unter Spannung stehende Kraftstoffleitungen begünstigen wiederkehrende Undichtigkeiten.

1. Reinigen und trocknen Sie die Außenseite. Prüfen Sie bei guter Beleuchtung Anschlüsse, Topfrand, Ablassöffnung und Befestigungspunkte auf Kraftstoffspuren, Korrosion und Haarrisse.
2. Lesen Sie relevante Fehlercodes und Betriebswerte aus. Messen Sie den Kraftstoffversorgungsdruck mit einem geeigneten Niederdruckmanometer an den vorgeschriebenen Messstellen, im Leerlauf und unter Last.
3. Messen Sie bei saugseitigem Einbau den Unterdruck vor der Förderpumpe. Vergleichen Sie nach Möglichkeit die Messwerte vor und nach der Filtereinheit, um eine Filterverstopfung von einer Einschränkung der Kraftstoffzufuhr zu unterscheiden.
4. Führen Sie am gemäß Werkstattvorgabe abgesperrten Abschnitt eine Vakuumhalteprüfung durch. Überwachen Sie den Druckverlauf während der vorgeschriebenen Prüfzeit; ein Druckverlust kann auch durch Kupplungen, Ablasshähne oder Prüfadapter verursacht werden. Überschreiten Sie niemals den zulässigen Prüfdruck oder Unterdruck.
5. Prüfen Sie bei einer Wassermeldung auch die abgelassene Probe und den Sensoranschluss. Kondenswasser, verschmutzte Kontakte und ein tatsächlich mit Wasser gesättigtes System erfordern unterschiedliche Maßnahmen.

Ersetzen Sie Gehäuse mit Rissen, angegriffenen Dichtungssitzen oder beschädigten tragenden Gewinden; Dichtmasse stellt keine strukturelle Reparatur dar. Machen Sie den Kreislauf gemäß Herstellervorgabe drucklos, fangen Sie Dieselkraftstoff auf und verschließen Sie offene Leitungen zum Schutz vor Verunreinigungen. Montieren Sie die vorgeschriebenen neuen Dichtungen, benetzen Sie diese ausschließlich mit einem zugelassenen Montagemittel und halten Sie Anzugsdrehmomente und Toleranzen ein.

Setzen Sie außerdem lose Halterungen instand und richten Sie die angeschlossenen Leitungen spannungsfrei aus. Entlüften Sie mit der vorgeschriebenen Handpumpe oder nach dem vorgesehenen elektrischen Verfahren und verhindern Sie ein Trockenlaufen der Kraftstoffpumpen. Prüfen Sie anschließend im kalten und warmen Zustand sowie unter Last auf Dichtheit und stabilen Versorgungsdruck. Bei Wasser oder mikrobieller Verunreinigung muss auch der Kraftstofftank untersucht werden; der alleinige Austausch des Gehäuses beseitigt die Ursache nicht.
