Correa de cable, abrazadera

Estas abrazaderas presionan una tubería contra un racor o aprietan entre sí dos bridas de tubería compatibles. El tipo adecuado depende de la tubería, la conexión, la presión de trabajo y la temperatura.

Las abrazaderas de tornillo sin fin, también llamadas abrazaderas de manguera, se aprietan mediante un tornillo. Así, la banda se contrae y sujeta la manguera alrededor de un racor.

Las abrazaderas de muelle, también llamadas abrazaderas de tensión constante, utilizan la fuerza del muelle para mantener la presión sobre la conexión de la manguera. Compensan los cambios en el diámetro de la manguera provocados por las variaciones de temperatura.

Las abrazaderas con perno en T se aprietan con un perno y una tuerca. Su banda ancha distribuye la fuerza de apriete sobre la manguera y es adecuada para conexiones que requieren una fuerza de apriete mayor o ajustada con precisión.

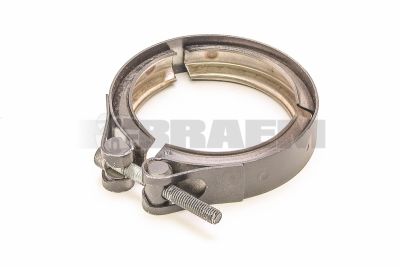

Las abrazaderas de banda en V sujetan dos bridas compatibles. Al apretarlas, acercan las bridas entre sí; el diseño de las bridas y la posible junta determinan si la unión queda estanca.

Las abrazaderas de oreja se cierran con unos alicates. La oreja se deforma de forma permanente, de modo que la abrazadera sujeta la manguera alrededor del racor. La abrazadera debe sustituirse después del desmontaje.

Estos componentes mantienen las tuberías en su sitio, por ejemplo, en el chasis. No sirven para unir de forma estanca dos extremos de tubería.

Las abrazaderas tipo P rodean la tubería y se atornillan mediante su orificio de fijación. Así mantienen la tubería alejada de las piezas móviles y reducen su movimiento y rozamiento.

Las bridas para cables se colocan alrededor de una tubería y un punto de fijación adecuado. Su cierre mantiene el conjunto unido; elija un modelo apropiado para la temperatura y las cargas del lugar de montaje.

Las abrazaderas modulares para tuberías constan de elementos de sujeción compatibles que rodean una o varias tuberías. Se fijan a un soporte y mantienen una distancia constante entre las tuberías.

Las abrazaderas de cuna presionan la tubería, alojada en un asiento perfilado, contra una superficie de montaje. Así, la tubería permanece en la posición elegida y se limita su movimiento.

Los soportes rodean la tubería o pasan por encima de ella y se fijan a una superficie. Sostienen la tubería y la sujetan, por ejemplo, al chasis.

Al sustituir estos componentes, compruebe el diámetro y el material de la tubería, la conexión y el espacio disponible para el montaje. Para una unión estanca, elija una abrazadera adecuada para la presión de trabajo y la temperatura. Para fijar la tubería al vehículo, elija un punto de fijación y una abrazadera que la sujeten sin dañarla. Identifique los elementos de fijación específicos para un MAN TGL o TGE, o un Mercedes Atego o Sprinter, mediante el número de bastidor; no basta con seleccionar únicamente por el nombre del modelo.
