Indicador de combustible

El indicador de nivel de combustible convierte la señal del aforador del depósito en una posición de aguja o una indicación digital del nivel. Una indicación incorrecta provoca paradas innecesarias para repostar o inmovilizaciones imprevistas por falta de combustible. Por ello, en camiones, autobuses y furgonetas MAN y Mercedes, el diagnóstico debe distinguir entre un indicador defectuoso, una configuración incorrecta del depósito y fallos en el sensor de nivel o en la transmisión de la señal.

Los indicadores de nivel de combustible están disponibles como instrumentos analógicos independientes, indicadores de aguja integrados e indicaciones digitales en el cuadro de instrumentos. Los sistemas más antiguos suelen procesar directamente una señal resistiva; las versiones controladas electrónicamente reciben los datos de nivel a través de CAN (Controller Area Network). Compruebe la tensión nominal de la red de a bordo de 12 o 24 voltios, la asignación de pines, el tipo de señal, la característica resistiva y la graduación de la escala. El sentido de variación y los valores extremos de la curva de resistencia difieren según la versión: no existe un valor universal en ohmios para un depósito vacío o lleno.

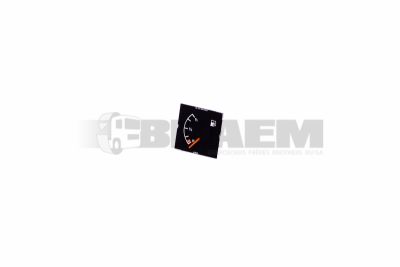

• Indicador analógico de nivel de combustible independiente. Indica el nivel de combustible mediante una aguja sobre su propia escala graduada. En las versiones compatibles, el instrumento procesa directamente la señal resistiva del aforador del depósito y se monta como unidad independiente en el salpicadero.

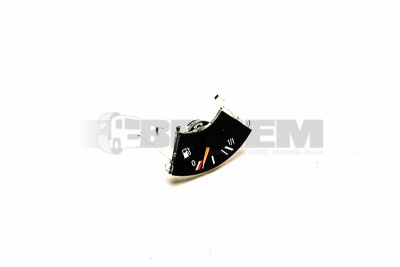

• Indicador de aguja integrado. Muestra el nivel de combustible mediante una aguja dentro del cuadro de instrumentos. Según la versión, se acciona directamente desde el aforador del depósito o a través de la electrónica del cuadro, que procesa la señal de nivel y amortigua las posibles oscilaciones.
• Indicación digital del nivel de combustible. Muestra el nivel de combustible calculado en una pantalla, por ejemplo, mediante segmentos o un porcentaje. Según la versión del vehículo, esta indicación se combina con un aviso de reserva o con una autonomía restante calculada por separado.

Identifique siempre las piezas a partir del número de bastidor del vehículo. La comparación visual o la selección basada únicamente en el nombre del modelo nunca son suficientes. Verifique la referencia de la pieza, la capacidad y la geometría del depósito, así como la posible configuración de doble depósito. Para el montaje en el salpicadero, entre las versiones de cabina pertinentes se encuentran MAN TGL C y LX, MAN TGX XLX y XXL y Mercedes Actros Lang StreamSpace y Lang GigaSpace. Compruebe para cada generación el ajuste de montaje, los puntos de fijación y la codificación de los conectores. El indicador de nivel de combustible no puede sustituirse por separado en todos los cuadros de instrumentos.

Una indicación permanente de vacío o lleno puede deberse a una interrupción del cableado, un cortocircuito o un aforador defectuoso; la respuesta del indicador ante una avería varía según el circuito. Los saltos en la lectura son compatibles con una pista resistiva desgastada, una presión de contacto insuficiente o un cable roto. En cambio, un flotador atascado provoca una lectura que permanece invariable durante mucho tiempo. También pueden fallar los mecanismos internos de accionamiento de la aguja y las uniones de soldadura agrietadas. Una respuesta lenta después de repostar no implica necesariamente una avería: la amortiguación de la señal filtra las oscilaciones normales del combustible.

1. Confirme la anomalía. Sitúe el vehículo en una superficie horizontal y compare la indicación con un nivel de combustible determinado de forma fiable. Anote las desviaciones antes y después de repostar y respete el tiempo de estabilización prescrito.
2. Lea los datos de diagnóstico. Compare, si están disponibles, el valor bruto del sensor, el porcentaje de llenado calculado y la indicación del salpicadero. Compruebe los códigos de avería y realice una prueba de la aguja o de la pantalla. Una autocomprobación correcta no demuestra por sí sola que la señal de medición sea correcta.
3. Compruebe la alimentación y la masa. Mida con un multímetro la tensión de alimentación y la caída de tensión en las conexiones de masa bajo carga. Inspeccione los conectores del depósito y del salpicadero para detectar corrosión, pines hundidos y rozaduras en el cableado.
4. Compruebe la fuente de la señal. En un aforador resistivo pasivo, mida la resistencia únicamente sin tensión y con el aforador desconectado. Compruebe, siguiendo el procedimiento del fabricante, que la variación sea uniforme y sin interrupciones. Evalúe los sensores activos mediante las mediciones de alimentación y señal prescritas.
5. Aísle el instrumento. Simule la señal únicamente en entradas resistivas compatibles, utilizando una resistencia de prueba o una caja de décadas de resistencia prescrita. Nunca cortocircuite arbitrariamente los pines de señal a masa. Compare la indicación con los valores y las tolerancias de fábrica.

Repare primero los problemas de contacto y los daños del cableado antes de sustituir el indicador de nivel de combustible. Desconecte la red de a bordo siguiendo el procedimiento del fabricante y proteja la electrónica frente a las descargas electrostáticas. Al sustituir una unidad integrada, compruebe si es necesario realizar una codificación de variante o una programación.

Una desviación persistente después del montaje puede indicar una curva característica del depósito o un ajuste de parámetros incorrectos, especialmente tras sustituir el depósito. Compruebe también el procesamiento de las señales de los distintos aforadores, si los hay. Finalice la reparación con una prueba de funcionamiento a niveles conocidos, una comprobación del aviso de reserva y una verificación tras el ciclo de conexión y desconexión del contacto prescrito. Así evitará que un indicador que funciona eléctricamente siga mostrando una cantidad de combustible engañosa.
