Ruitenmechaniek

Een ruitenmechaniek moet de zijruit in de cabine gecontroleerd, spelingsarm en volledig waterdicht openen en sluiten. Bij MAN en Mercedes vrachtwagens, bussen en bestelwagens bestaat dit systeem, afhankelijk van uitvoering, uit handbediende of elektrische raammechanieken, kabelgeleiders, glijblokken, geleiderails, bevestigingsclips, ruitliftermotoren, tandwieloverbrengingen, schakelaars en kabelbomen. Een defecte ruitbediening veroorzaakt niet alleen comfortverlies, maar kan ook leiden tot onvoldoende ventilatie, verhoogd windgeruis, waterinsijpeling en een onveilig achtergelaten voertuig. Onderdelen moeten altijd op basis van het chassisnummer van het voertuig worden bepaald. Visuele vergelijking of selectie op enkel modelnaam volstaat nooit.

Ruitenmechanieken verschillen sterk volgens cabinemodel, deurvariant, productiejaar, ruitvorm en elektrische uitrusting. Voor MAN gaat het onder meer om TGL, TGM, TGA, TGS, TGX, TG3 en TGE, maar ook om oudere F90-, F2000-, M2000- en L2000-voertuigen. Mercedes-uitvoeringen komen voor op onder andere Atego, Axor, Actros, Arocs, Antos, Econic, Sprinter, Vito en V-klasse. Ook in bussen, zoals MAN Lion’s City, Lion’s Coach, Mercedes Citaro en Tourismo, kunnen specifieke raamheffers of bedieningseenheden zijn toegepast.

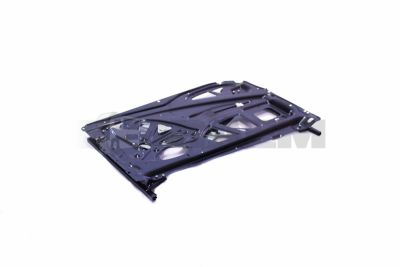

Elektrische systemen bestaan meestal uit een kabelraammechaniek met trommel, staalkabels en kunststof glijstukken, aangedreven door een 12 V- of 24 V-ruithefmotor. Bij sommige uitvoeringen is de motor afzonderlijk vervangbaar; bij andere wordt de complete raammechaniek met motor geleverd. Let op functies zoals comfortsluiting, antiklembeveiliging, impulsbediening en aansturing via een deurregelmodule. Deze functies bepalen mede de juiste motor-, schakelaar- en kabelboomvariant. Ook de montagepunten, lengte van de geleiderails, positie van de ruitklemmen en aansluiting van de stekker moeten exact overeenkomen.

Een ruit die scheef loopt, schokkend beweegt of halverwege blokkeert, wijst doorgaans op gebroken staalkabels, versleten kabelgeleidingen, gescheurde kunststof glijblokken of een vervormde geleiderail. Een klakkend geluid zonder ruitbeweging duidt vaak op afgesleten tandwielen in de ruitliftermotor, losgelopen kabels op de kabeltrommel of gebroken ruitclips. Loopt de ruit traag omhoog, controleer dan eerst de mechanische weerstand: vervuilde fluwelen ruitgeleiders, uitgedroogde afdichtingen of een verkeerd afgestelde ruit verhogen de benodigde aandrijfkracht aanzienlijk.

Meet aan de motorstekker tijdens bediening de voedingsspanning en spanningsval. Bij een 24 V-systeem moet onder belasting voldoende spanning beschikbaar blijven; een grote spanningsval over massa- of voedingsleiding wijst op corrosie in connectoren, een kabelbreuk in de deurdoorvoer of een defect regelrelais. Controleer vervolgens de stroomopname met een stroomtang. Een te hoge stroom wijst op mechanische binding, terwijl een zeer lage stroom bij uitblijvende beweging eerder past bij een onderbroken motorwikkeling, versleten koolborstels of een losgekoppelde overbrenging. Lees bij multiplexgestuurde cabines ook foutcodes en live-data uit de betreffende ECU (Electronic Control Unit) of deurmodule uit.

Demonteer vóór vervanging altijd de deurkaart, vochtfolie en ruit zorgvuldig. Ondersteun de ruit mechanisch voordat de ruitklemmen worden losgemaakt; een vallende zijruit kan breken of de deurstructuur beschadigen. Controleer de ruitgeleiders op slijtage, vervorming en scherpe randen. Vernieuw beschadigde clips, afdichtingen en borgmiddelen gelijktijdig, omdat een nieuw mechaniek anders opnieuw overbelast raakt. Smeer kabelmechanismen niet met zware vetten: deze trekken vuil aan en kunnen de kabeltrommel blokkeren. Gebruik uitsluitend een geschikt kunststof- en rubbersparend glijmiddel op de geleiders.

Na montage moet de ruit zonder haperen over de volledige slag bewegen en gelijkmatig aansluiten tegen de bovenste afdichting. Voer bij systemen met antiklemfunctie de voorgeschreven eindstandinitialisatie uit. Een snelle beschikbaarheid van passend geselecteerde cabineonderdelen helpt stilstand beperken, maar een correcte diagnose voorkomt dat alleen de ruitliftermotor wordt vervangen terwijl de werkelijke oorzaak in geleiders, bedrading of ruitafstelling zit.
