Signaalhoorn

Een zwakke, vervormde of uitvallende signaalhoorn vermindert de hoorbaarheid van het waarschuwingssignaal. De oorzaak ligt niet noodzakelijk in de hoorn zelf: spanningsverlies, gecorrodeerde aansluitingen of beschadigde bevestigingsbeugels kunnen hetzelfde foutbeeld veroorzaken. Een gerichte controle van voeding, aansturing en montage voorkomt onnodige vervanging.

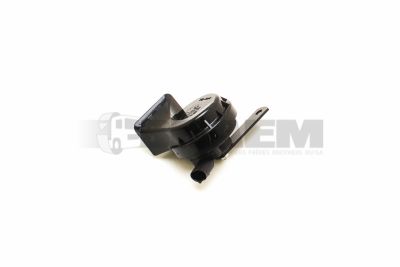

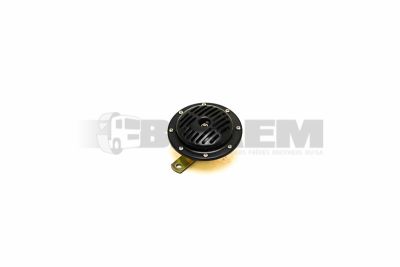

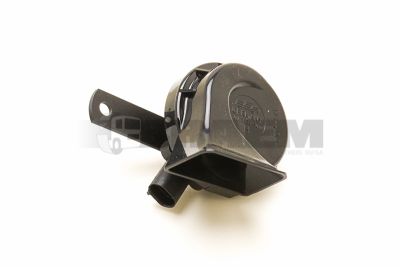

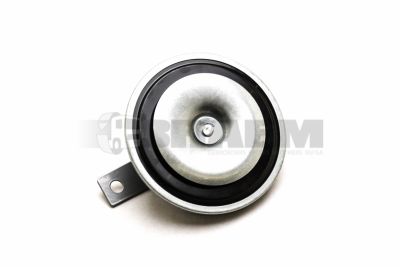

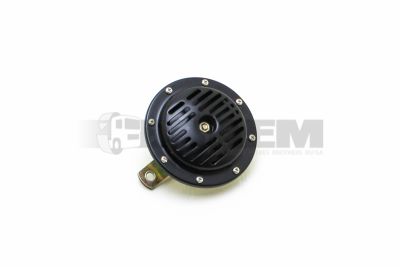

Elektrische signaalhoorns bestaan als elektromagnetische schijfhoorns en elektrische slakkenhuishoorns. Enkeltonige uitvoeringen gebruiken één klanklichaam; tweetonige sets combineren afzonderlijke hoge en lage tonen. Controleer de nominale spanning, stroomopname, toonfrequentie, geluidsdruk, connectorcodering en bevestigingsmaten. Zware voertuigen hebben doorgaans een 24V-boordnet, terwijl bestelwagens meestal 12 V gebruiken. De voertuiggegevens blijven bepalend.

De chauffeur bedient de elektrische signaalhoorn via de claxonknop, doorgaans op het stuurwiel. Afhankelijk van de voertuiguitvoering schakelt deze knop de hoorn rechtstreeks, via een relais of via een elektronische regeleenheid. Bij elektronische aansturing verwerkt de regeleenheid het bedieningssignaal en schakelt deze de voeding van de hoorn in. Zolang de chauffeur de knop ingedrukt houdt, klinkt het waarschuwingssignaal.

Bepaal onderdelen altijd aan de hand van het chassisnummer van het voertuig. Visuele vergelijking of selectie op enkel modelnaam volstaat nooit. Ook binnen MAN TGL, TGX, TGE, Mercedes Actros, Sprinter en busseries zoals Citaro kunnen aansluitingen, montageplaatsen en aansturing verschillen. Bij cabinegemonteerde uitvoeringen moeten bijvoorbeeld MAN TGX-cabines XL, XLX en XXL of Mercedes Actros-cabines Lang StreamSpace, Lang BigSpace en Lang GigaSpace afzonderlijk worden gecontroleerd op beugels, doorvoeren en beschikbare montageruimte.

Behuizingen van kunststof of corrosiebeschermd metaal en metalen membranen hebben verschillende montage- en omgevingsvoorwaarden. Gebruik een uitvoering met passende afdichting en de vereiste typegoedkeuring volgens VN-reglement 28 (Verenigde Naties), waar van toepassing.

Een schorre toon wijst mogelijk op membraanschade, vervuiling of onvoldoende voedingsspanning. Klikken zonder geluid kan ontstaan door een vastgelopen elektromagnetisch mechanisme. Intermitterende uitval past bij kabelbreuken, relaiscontactslijtage of vocht in connectoren.

1. Inspecteer spanningsloos: controleer zekeringen volgens het schema, stekkerpennen, massaverbindingen, kabelisolatie en bevestigingsbeugels. Zoek naar schuurplekken en waterophoping in het klanklichaam.
2. Meet onder belasting: meet met een multimeter de accuspanning en aansluitspanning tijdens bediening. Meet vervolgens de spanningsval afzonderlijk over de voedingsleiding en massaverbinding; toets de resultaten aan de voertuigspecificaties. Een correcte onbelaste spanning sluit overgangsweerstand niet uit.
3. Controleer aansturing en stroom: meet de stroomopname met een gelijkstroomtang en vergelijk met de onderdeelgegevens. Controleer relaisaansturing of lees foutcodes en bedieningsstatus uit in de betrokken ECU (Electronic Control Unit). Overbrug elektronische uitgangen niet.

Vervang hoorns met beschadigde membranen, doorgebrande spoelen of niet-herstelbare corrosie. Herstel eerst slechte massa-aansluitingen. Gebruik de voorgeschreven beugels, montagerichting en aanhaalmomenten: verkeerde opspanning beïnvloedt de resonantie en kan vermoeiingsscheuren veroorzaken. Houd openingen en eventuele afwatering vrij en dicht cabine-doorvoeren correct af.

Plaats nooit een zwaardere zekering om herhaald uitvallen te verhelpen. Controleer na montage beide tonen en stroomopname. Beoordeel twijfelachtige geluidssterkte met een gekalibreerde geluidsniveaumeter onder de voorgeschreven meetcondities; alleen luisteren is geen betrouwbare conformiteitscontrole. Braem kan technische ondersteuning bieden bij de selectie en montage.
