NOX sensor

NOx (stikstofoxiden)-sensoren meten de stikstofoxidenconcentratie in uitlaatgassen en ondersteunen de doseringsregeling en rendementsbewaking van SCR (Selective Catalytic Reduction)-systemen. Bij MAN en Mercedes vrachtwagens, bussen en bestelwagens kunnen afwijkende meetwaarden leiden tot emissiestoringen, koppelbegrenzing of een herstartbeperking, afhankelijk van de voertuiguitvoering. Een foutmelding bewijst echter niet dat de meetsonde defect is: ook bedrading, uitlaatlekkages en onvoldoende AdBlue-dosering kunnen dezelfde klachten veroorzaken.

Bepaal NOx-sensoren altijd aan de hand van het chassisnummer van het voertuig. Visuele vergelijking of selectie op enkel modelnaam volstaat nooit. Controleer daarnaast het oorspronkelijke onderdeelnummer, eventuele vervangingsnummers, de emissieklasse en de montagepositie. Binnen MAN TGS en TGX met D20- of D26-motoren en Mercedes Actros met OM 471-motoren verschillen sensoren volgens bouwjaar en nabehandelingsconfiguratie. Ook voor Lion’s City, Citaro, TGE en Sprinter is een uitvoeringsspecifieke controle noodzakelijk.

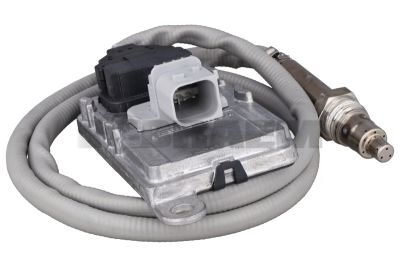

Gangbare uitvoeringen bestaan uit een verwarmd zirkoniumdioxide-keramisch meetelement, een metalen beschermbuis en een bijbehorende elektronische regelmodule. De concentratie wordt doorgaans weergegeven in ppm (parts per million). Sensoren vóór en achter de SCR-katalysator hebben verschillende meetposities en kunnen verschillen in kalibratie, kabeluitvoering en communicatie-identificatie; ze zijn niet zonder controle uitwisselbaar.

Relevante selectieparameters zijn voedingsspanning, bijvoorbeeld 12 of 24 volt volgens toepassing, connectorcodering, kabellengte, schroefdraad, insteekdiepte en temperatuurbereik. Meetbereik, nauwkeurigheidstoleranties en responstijd moeten overeenkomen met de voertuigspecificatie. De regelmodule communiceert doorgaans via CAN (Controller Area Network). Een passende stekker garandeert dus geen elektrische of softwarematige compatibiliteit.

Thermische veroudering, condensaatschade aan het hete keramiek, vervuiling door motorolieverbruik en corrosie van connectoren kunnen meetdrift of uitval veroorzaken. Kabels raken beschadigd door uitlaathitte, trillingen of schuren langs bevestigingsbeugels. Herkenbare klachten zijn ontbrekende meetwaarden, trage signaalrespons, verwarmingsstoringen en terugkerende meldingen over onvoldoende katalysatorwerking.

1. Leg de storing vast. Lees foutcodes, bedrijfsomstandigheden bij foutregistratie en actuele gegevens uit met geschikte diagnosesoftware. Onderscheid voedings-, communicatie- en verwarmingsfouten van plausibiliteits- of rendementsmeldingen.
2. Controleer het elektrische circuit. Meet voedingsspanning en spanningsverlies over voeding en massa met een multimeter onder belasting. Controleer stekkerpennen en kabelisolatie. Beoordeel bij communicatieproblemen de CAN-signalen met een oscilloscoop volgens het voertuigschema; meet niet willekeurig weerstand aan het keramische meetelement.
3. Beoordeel de meetvoorwaarden. Controleer verwarmingsstatus, dauwpuntvrijgave en uitlaatgastemperaturen. Een nog niet vrijgegeven sensor mag niet als defect worden beoordeeld op basis van ontbrekende concentratiewaarden.
4. Vergelijk signalen onder belasting. Registreer de waarden vóór en achter de katalysator tijdens een voorgeschreven testrit. Houd rekening met gastransporttijd en sensorrespons. Controleer bij onvoldoende omzetting ook uitlaatdichtheid, AdBlue-kwaliteit, doseerhoeveelheid en katalysatortemperatuur. Ammoniak kan kruisgevoeligheid veroorzaken en een verhoogde uitlezing verklaren.

Laat het uitlaatsysteem veilig afkoelen en volg de demontageprocedure. Gebruik geschikt sensorgereedschap, voorkom torsie op de kabel en controleer schroefdraad en afdichtvlak van de opname. Monteer met het voorgeschreven aanhaalmoment. Gebruik uitsluitend toegestane montagepasta; bij een voorbehandelde schroefdraad is extra pasta doorgaans ongewenst. Reinig de meetpunt niet met oplosmiddelen of perslucht.

Vervang sonde en regelmodule als gekoppelde eenheid wanneer de fabrikant dit voorschrijft. Herstel kabelgeleiding en hitteschermen en voer eventueel voorgeschreven initialisaties of adaptaties uit. Wis foutcodes pas na herstel en bevestig tijdens een controlecyclus dat communicatie, meetrespons en emissiebewaking correct functioneren. Verhelp motorolieverbruik of doseerproblemen tegelijk: anders kan ook een nieuwe sensor snel opnieuw uitvallen.
