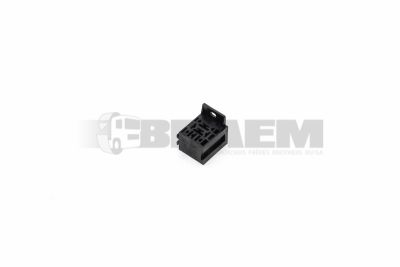

Корпус штифтовой втулки

Колодки реле фиксируют реле в центральном распределительном блоке и через гнездовые контакты обеспечивают электрическое соединение с цепями питания, управления и потребителей. Повреждённая колодка реле может вызывать проблемы с запуском, перебои в работе освещения или отключение вентиляторов кабины, даже если само реле исправно. Поэтому на грузовиках, автобусах и фургонах MAN и Mercedes необходимо проверять как механическую фиксацию, так и качество электрических контактов.

Всегда подбирайте детали по номеру шасси автомобиля. Визуального сравнения или подбора только по названию модели недостаточно. Дополнительно проверяйте номер детали, исполнение центрального распределительного блока, расположение и назначение установленных реле, а также схему подключения конкретного автомобиля. Например, распределительные блоки для кабин MAN TGS M, L и LX, MAN TGX XL, XLX и XXL, а также Mercedes Actros Lang StreamSpace и Lang BigSpace могут отличаться креплениями или электрическим оснащением.

Существуют отдельные колодки реле, соединяемые между собой держатели и встроенные посадочные гнёзда в распределительных блоках. Четырёх- и пятиконтактные исполнения не всегда взаимозаменяемы: сверяйте со схемой расположение выводов катушки 85 и 86, вывода питания 30 и коммутируемых выходов 87 и, при наличии, 87a. Пятиконтактное реле с двумя выходами 87 выполняет другую функцию, чем переключающее реле с выводом 87a. Для реле со встроенным защитным диодом также важна полярность подключения катушки.

К параметрам подбора относятся напряжение бортовой сети, допустимый длительный ток, сечение проводов, ширина контактов, температурный класс и тип фиксации. Указанный на реле номинальный ток не означает, что колодка автоматически рассчитана на такую же нагрузку. Также проверяйте соответствие требованиям к посадке, удержанию контактов и материалам, например к термостойким полиамидным корпусам и лужёным контактам из медного сплава. Используйте только характеристики, относящиеся к конкретному исполнению.

Вибрации, снижение упругости контактных пружин и влага приводят к росту переходного сопротивления. Типичные признаки — изменение цвета гнездовых контактов, деформация пластика, окисление и неисправности, возникающие при движении по неровностям. Локальный нагрев возможен и без перегорания предохранителя: плохое соединение повышает сопротивление, но не обязательно вызывает превышение допустимого тока.

1. Определите цепь и проверьте напряжение питания, номинал предохранителя и управление реле по схеме подключения. Слышимый щелчок не доказывает, что силовой контакт исправно проводит ток.
2. Измерьте цифровым мультиметром падение напряжения на отдельных соединениях при включённом потребителе. Используйте подходящие измерительные адаптеры, не разжимая гнездовые контакты. Сравните результаты с предельными значениями производителя; проверка целостности цепи без нагрузки не исключает проблем с контактами.
3. Измерьте ток нагрузки токовыми клещами постоянного тока и проверьте, нет ли перегрузки, например из-за затруднённого вращения электродвигателя вентилятора. При необходимости определите участки нагрева с помощью тепловизора.
4. Обесточьте цепь согласно процедуре для автомобиля, включая возможные вспомогательные источники питания. Осмотрите штыревые выводы реле, фиксаторы контактов, обжимные соединения и изоляцию проводов. Проверьте удержание контактов с помощью предписанного контрольного штифта или метода измерения.

Заменяйте оплавленные, обугленные или механически повреждённые колодки реле: одной очисткой утраченное контактное усилие не восстановить. Замените повреждённые гнездовые контакты и также проверьте штыревые выводы реле на следы перегрева. Используйте подходящие ремонтные контакты, предписанные обжимные клещи и провода с правильным сечением и температурным классом. Не подгибайте произвольно ослабленные контактные пружины и никогда не устанавливайте предохранитель большего номинала для устранения неисправности.

Устраните проникновение влаги, восстановите крепление жгута проводов и проверьте элементы разгрузки от натяжения и вторичные фиксаторы. После монтажа повторно измерьте падение напряжения и ток нагрузки, а затем выполните функциональную проверку под нагрузкой, соответствующей рабочим условиям. Это предотвратит повторное повреждение новой колодки реле из-за той же первопричины.
