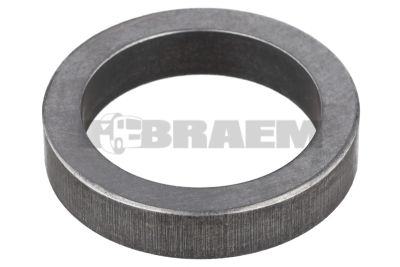

Abstandscheibe

Passringe, Distanzringe und Passhülsen wirken unscheinbar, bestimmen aber die Position von Bauteilen bei geringen Toleranzen. Ein Passring korrigiert in der Regel eine radiale Passung oder positioniert ein Bauteil auf einer Welle. Ein Distanzring hat eine kalibrierte Dicke, mit der beispielsweise das Axialspiel oder die Vorspannung einer Lagerung eingestellt wird. Eine Passhülse zentriert zwei Teile zueinander, beispielsweise ein Gehäuse und einen Deckel, damit ihre Position nach einer Demontage reproduzierbar bleibt. Die Funktionen sind nicht austauschbar: Ein Distanzring ist nicht automatisch ein Dichtring.

Diese Komponenten kommen unter anderem in Motoren, Getrieben und Antriebsachsen von MAN und Mercedes Lkw, Bussen und Transportern vor. Auch innerhalb einer Fahrzeugbaureihe können Maße und Einsatzbereich je nach Motorvariante, Getriebe, Achsausführung oder Baujahr variieren. Bei Motoranwendungen betrifft das beispielsweise Varianten der MAN D08- und D26-Familien oder der Mercedes OM 936- und OM 471-Familien. Ermitteln Sie die Teile deshalb immer anhand der Fahrgestellnummer des Fahrzeugs und prüfen Sie anschließend die genaue Einbauposition. Ein optischer Vergleich oder die Auswahl allein nach der Modellbezeichnung reicht nicht aus.

Eine ausgeschlagene Passhülse kann sich durch verschobene Gehäuseteile, beschädigte Schraubenbohrungen oder Undichtigkeiten entlang einer Trennfuge bemerkbar machen. Eingelaufene Passringe verändern die Zentrierung; falsch gewählte oder verformte Distanzringe können zu Axialspiel, erhöhter Lagertemperatur, Geräuschen oder vorzeitigem Zahnradverschleiß führen. Achten Sie auch auf Kontaktkorrosion, Grate und Abdrücke früherer Montagen: Sie beeinflussen die tatsächliche Passung, selbst wenn das Nennmaß stimmt.

Gehen Sie bei der Diagnose in einer festen Reihenfolge vor:

1. Prüfen Sie die Anwendung anhand der Fahrgestellnummer und dokumentieren Sie die ursprüngliche Einbaureihenfolge und Position aller Ringe und Hülsen.
2. Reinigen Sie den Sitz und prüfen Sie Bohrung, Welle und Anlageflächen auf Ovalität, Riefen und Materialübertragungen. Messen Sie die Bohrung mit einer Innenmessschraube oder einem Messuhr-Innenmessgerät in mehreren Tiefen und Richtungen; messen Sie die Welle mit einer Bügelmessschraube.
3. Messen Sie die Dicke eines Distanzrings mit einer Messschraube an mehreren Stellen. Prüfen Sie das Axialspiel im eingebauten Zustand mit einer Messuhr oder, falls das Reparaturverfahren es vorschreibt, die Lagervorspannung anhand des Drehmoments.
4. Vergleichen Sie die Messwerte mit den fahrzeugspezifischen Reparaturdaten. Prüfen Sie bei Passhülsen außerdem, ob beide Teile ohne seitliche Verspannung plan aufeinanderliegen.

Wählen Sie Material, Nenndurchmesser, Dicke und Passung gemäß der vorgeschriebenen Ausführung. Gehärteter Stahl, Oberflächenbehandlung und die erforderliche Press- oder Schiebepassung sind funktionale Merkmale; eine scheinbar passende Hülse aus einem anderen Material kann in einem Aluminiumgehäuse anders auf Temperaturänderungen reagieren. Verwenden Sie bei der Montage geeignetes Einpresswerkzeug, stützen Sie das Gehäuse ab und belasten Sie einen dünnen Distanzring nicht schräg.

Tauschen Sie nicht nur das sichtbar verschlissene Bauteil aus, wenn der zugehörige Sitz außerhalb der Toleranz liegt. Eine neue Passhülse in einer ausgeschlagenen Bohrung stellt die Zentrierung nicht wieder her, und ein dickerer Ring darf Verschleiß an Wälzlagern oder Anlageflächen nicht kaschieren. Messen Sie nach der Montage erneut das Axialspiel, prüfen Sie, ob sich die Wellen frei drehen, und kontrollieren Sie die Ausrichtung, bevor die Einheit in Betrieb genommen wird.
