Aanzuigschacht

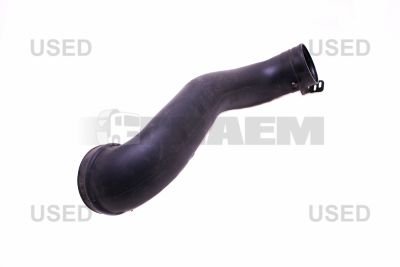

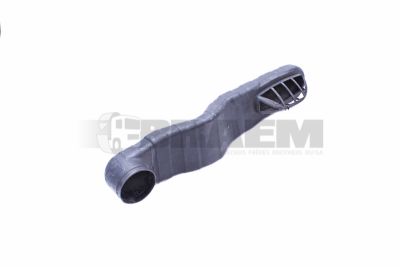

De aanzuigschacht vormt het eerste traject van de luchtaanzuiging tussen de buitenluchtinlaat en het luchtfilterhuis. Bij MAN en Mercedes vrachtwagens, bussen en bestelwagens leidt dit kunststof of metalen luchtkanaal de aangezogen lucht gecontroleerd naar de luchtfilterunit, vaak via een geïntegreerde waterafscheider, grofvuilafscheider of aanzuigmond. Een correct passende aanzuigschacht is essentieel om de motor van voldoende schone, koele lucht te voorzien en om stof, spatwater, bladeren en andere verontreinigingen buiten het inlaatsysteem te houden. Het juiste onderdeel moet altijd bepaald worden aan de hand van het chassisnummer; visuele vergelijking of selectie op enkel modelnaam volstaat nooit.

Aanzuigschachten verschillen sterk volgens cabinevariant, voertuigserie, wielbasis, emissienorm, opbouw en positie van het luchtfilterhuis. Bijvoorbeeld: een MAN TGL met D08-motor heeft doorgaans een andere luchtgeleiding dan een TGX met D26-, D38- of D20-motor. Ook bij Mercedes verschillen de uitvoeringen tussen voertuigen met OM 904, OM 906, OM 457, OM 471 of OM 473-motoren. De luchtinlaat van een Mercedes Atego, Axor, Actros, Citaro-bus of Sprinter is bovendien afgestemd op de beschikbare montageruimte, de luchtvraag van de motor en de plaats van cabine, spatbord en luchtfilterhuis.

De onderdelen bestaan meestal uit slagvast thermoplastisch kunststof, zoals polypropyleen of polyamide, eventueel met glasvezelversterking. Deze materialen moeten bestand zijn tegen trillingen, temperatuurwisselingen, UV-belasting, pekel en reinigingsmiddelen. Let op de correcte diameter, ovale of rechthoekige doorsnede, inbouwhoek, afdichtlippen, bevestigingspunten en aansluiting op resonatoren of voorfilters. Een kleine vervorming, ontbrekende klem of verkeerde passing kan al aanleiding geven tot ongefilterde luchtinlaat of verhoogde aanzuigweerstand.

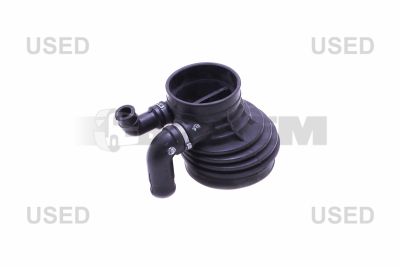

Veelvoorkomende defecten zijn haarscheuren rond montageogen, afgesleten bevestigingsclips, gescheurde manchetten, losgekomen verbindingen en vervorming door aanrijdschade of contact met de cabinekanteling. Bij voertuigen die vaak op onverharde terreinen rijden, kan de aanzuigschacht intern vervuild raken met stof, bladeren, modder of sneeuwresten. Dit beperkt de effectieve doorstroomdoorsnede en verhoogt de onderdruk vóór het luchtfilter. Mogelijke gevolgen zijn vermogensverlies, hoger brandstofverbruik, vaker regenereren van het roetfilter en foutmeldingen rond luchtmassa of turbodruk.

Controleer eerst het volledige traject van inlaatrooster tot luchtfilterhuis met een lamp en spiegel. Inspecteer specifiek de naden, bochten, afdichtranden en koppelvlakken op scheuren, schuursporen en lekkagepaden. Controleer vervolgens of het luchtfilterhuis correct sluit en of de filterpakking niet door stofsporen is gepasseerd. Een duidelijke stofafzetting ná het luchtfilterelement wijst op een lekkende filterafdichting, beschadigde behuizing of foutieve montage; de aanzuigschacht zelf moet dan eveneens op beschadiging worden beoordeeld.

Meet bij twijfel de inlaatrestrictie met een vacuüm- of drukverschilmeter op het voorgeschreven meetpunt vóór de turbo. Vergelijk de gemeten onderdruk bij verhoogd toerental en belasting met de fabriekswaarde. Lees daarnaast live-data uit: luchtmassameterwaarden, turbodruk, inlaatluchttemperatuur en plausibiliteit tussen gewenste en werkelijke laaddruk helpen onderscheid maken tussen een obstructie in de luchttoevoer, een vervuild luchtfilter, een lekkende laadluchtleiding of een defecte sensor.

Vervang een aanzuigschacht bij scheuren, ontbrekende bevestigingen, blijvende vervorming of onvoldoende afdichting. Herstellen met tape, kit of universele slangen is onbetrouwbaar: het materiaal moet onder vibratie en onderdruk vormvast blijven en mag geen ongefilterde bypass creëren. Reinig bij vervanging ook het luchtfilterhuis, de waterafvoer en eventuele voorfilter. Monteer uitsluitend passende klemmen, rubbersteunen en afdichtringen en controleer na montage of de schacht vrij ligt van scherpe carrosseriedelen. Braem kan op basis van chassisnummer helpen bij de technische identificatie van nieuwe, gebruikte of gereviseerde componenten, zodat stilstand en gevolgschade aan turbo en motor worden beperkt.
