Cilinderbus

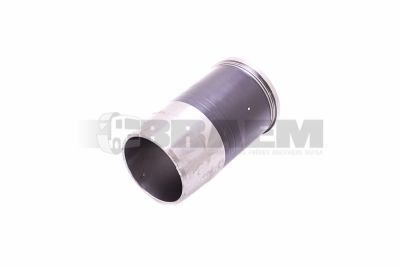

Cilinderbussen vormen het nauwkeurig bewerkte loopvlak waarin de zuigers, zuigerveren en motorolie samen de afdichting van de verbrandingskamer verzorgen. Bij MAN- en Mercedes-motoren is de juiste cilinderbus essentieel voor compressie, warmteafvoer, olieverbruik en de levensduur van zuigers en krukaslagers. Selectie op modelnaam of visuele vergelijking volstaat nooit: bepaal cilinderbussen, afdichtringen, eventuele vulringen en tombakringen altijd aan de hand van het chassisnummer, de exacte motorcode en de revisiemaat.

De cilinderbusconstructie verschilt per motorfamilie, zoals MAN D08, D20, D26 en D38 of Mercedes OM 904, OM 906, OM 457, OM 460, OM 471 en OM 473. Niet alleen boring en slag bepalen de vereiste bus, maar ook de motorblokuitvoering, zuigerversie, koelmantel en afdichtingsconfiguratie. Boring en zuigerslag bepalen samen cilinderinhoud, koppel en vermogen.

Bij de motorontwikkeling wordt de buskeuze bepaald door verbrandingsdrukken, warmtebelasting, slijtage en productietechniek. Gehard staal biedt hoge slijtvastheid en weerstand tegen hoge drukken. IJzer of gietijzer heeft een gunstige warmtegeleiding en goede noodloopeigenschappen. Aluminium cilinderbussen met een slijtvaste coating beperken massa en voeren warmte efficiënt af. Afhankelijk van de constructie worden droge cilinderbussen gebruikt, die rechtstreeks in het motorblok passen, of natte cilinderbussen, waarvan de buitenzijde door koelvloeistof wordt omspoeld. Natte uitvoeringen vereisen een foutloze afdichting met O-ringen om koelvloestofverlies naar carter of verbrandingskamer te voorkomen.

Wanddikte en materiaalsterkte moeten voldoende zijn om piekverbrandingsdruk en thermische cycli te weerstaan zonder ovaliteit of scheurvorming. De passing tussen cilinderbus en zuiger wordt op micrometerniveau beoordeeld: de speling moet een stabiele motoroliefilm en thermische uitzetting toelaten, maar klein genoeg blijven voor compressiebehoud en gecontroleerde zuigerslagspeling. Uitneembare bussen vereenvoudigen revisie; vaste bussen maken een compactere en goedkoper te produceren motorconstructie mogelijk. De correcte uitvoering volgt steeds uit de motorconstructie en het voorgeschreven revisiebeleid.

Typische foutbeelden zijn verhoogd motorolieverbruik, blauwe rook, carterdruk, vermogensverlies, moeilijk starten, koelvloeistofverbruik en onvoldoende compressie. Verticale krassen ontstaan vaak door stofinslag na een lekkende inlaatafdichting of een defect luchtfiltertraject. Gepolijste loopvlakken, slijtranden aan de bovenzijde, corrosieputten en ovaliteit wijzen op versleten cilinderbussen of onvoldoende smering. Bij natte bussen kunnen beschadigde O-ringen, cavitatie of corrosie leiden tot koelvloeistof in de motorolie; controleer dan op emulsievorming, drukopbouw in het koelsysteem en lekkage rondom de busvoet.

Start de diagnose met een compressie- of cilinderlektest. Bij een lektest lokaliseert luchtgeluid via inlaat, uitlaat, carterontluchting of expansievat respectievelijk lekkende kleppen, zuigerveren, cilinderbussen of een cilinderkoppakking. Meet vervolgens de boring op meerdere hoogtes en in twee haakse richtingen met een binnenmicrometer. Vergelijk diameter, coniciteit en ovaliteit met de fabriekstoleranties. Controleer zuigers, zuigerveren, penboringen en drijfstangen altijd mee: enkel een cilinderbus vervangen terwijl de zuigerrok of ringgroeven buiten maat zijn, veroorzaakt vroegtijdige vervolgschade.

Reinig bij montage de buszitting en koelkanalen volledig. Gebruik nieuwe, voorgeschreven afdichtringen en bevochtig deze uitsluitend met een compatibel montage- of koelmiddel; verkeerde smeermiddelen kunnen rubberverbindingen doen zwellen. Meet na plaatsing de kraag- of uitsteekhoogte van iedere cilinderbus met een meetbrug en meetklok. Die hoogte is bepalend voor de correcte afdichting van de cilinderkoppakking en een gelijkmatige klemming van de cilinderkop.

Bij een te lage of ongelijke uitsteekhoogte moet eerst worden vastgesteld of het motorblok ooit is gevlakt, of het zittingsvlak is ingesleten of door corrosie beschadigd. Een versleten zitting kan, binnen de revisievoorschriften, worden gecorrigeerd door frezen of kotteren. Deze correctie kan worden gecompenseerd met de juiste pasringen, vulringen of tombakringen . Een andere methode is het gebruiken van cilinderbussen met een hogere kolhoogte.  Controleer daarna opnieuw de haaksheid, zittingdiepte en uitsteekhoogte. Voor complexe revisies van MAN en Mercedes vrachtwagens, bussen en bestelwagens is technische beoordeling van motorblok en maatvoering vaak de veiligste manier om herhaalde koppakking- of compressieschade te voorkomen.
