Stuurdozen

Een stuurdoos voor de versnellingsbak verwerkt signalen van onder meer toerentalsensoren, de keuzehendel en het remsysteem en stuurt daarmee de schakel- en koppelingsactuatoren aan. Afhankelijk van de transmissie gaat het om een afzonderlijke elektronische regeleenheid of een regelmodule die met een elektropneumatische schakeleenheid samenwerkt. Bij een schakelprobleem is de stuurdoos daarom een mogelijke oorzaak, maar niet automatisch het defecte onderdeel.

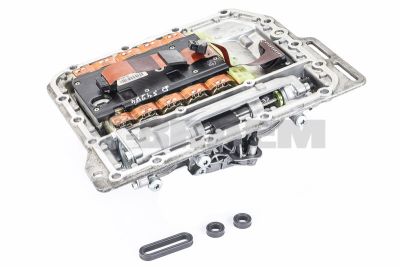

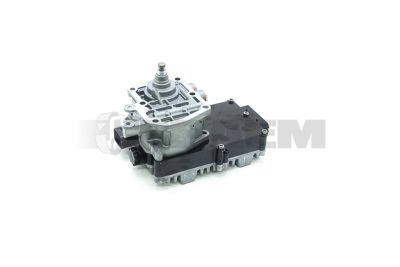

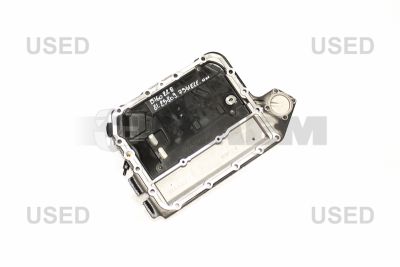

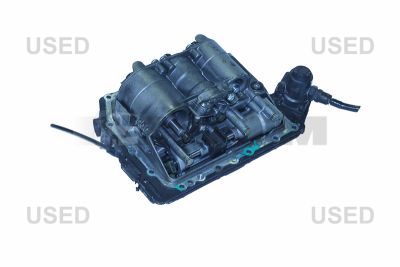

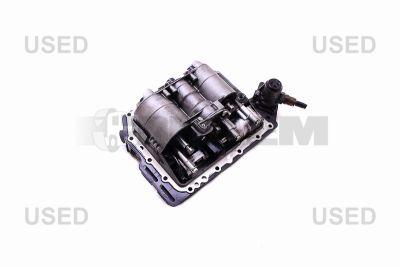

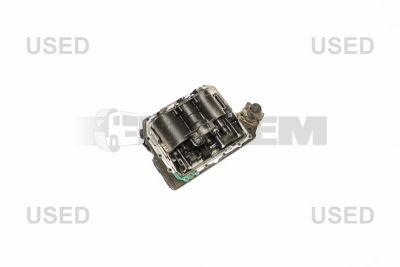

De uitvoering hangt af van de bakcode, schakeltechniek, voertuigconfiguratie en softwareversie. Denk aan geautomatiseerde ZF AS-Tronic-transmissies in MAN TGL, TGM, TGA, TGS en TGX, ZF TraXon-toepassingen in latere TGS- en TGX-uitvoeringen en Mercedes PowerShift-transmissies in onder meer Actros en Arocs. Handgeschakelde bakken zoals ZF Ecosplit gebruiken niet dezelfde schakelstuurdoos. Ook bij bussen en bestelwagens moet eerst worden vastgesteld welk transmissiesysteem daadwerkelijk is gemonteerd; een modelnaam zegt daarover onvoldoende.

Bij MAN wordt de transmissiestuurdoos onder meer aangeduid als EGS (Elektronische Getriebesteuerung): die verwerkt de schakelopdracht en regelt de aansturing van de versnellingsbak en koppeling. Bij Mercedes komt de aanduiding GS (Getriebesteuerung) voor; deze stuurdoos regelt de versnellingkeuze en de uitvoering van schakelacties. Bij ZF-transmissies wordt ook TCU (Transmission Control Unit) gebruikt voor de elektronische regeleenheid die sensorgegevens verwerkt en de schakel- en koppelingsactuatoren aanstuurt. TCM (Transmission Control Module) is een algemene benaming voor een transmissieregelmodule en duidt niet noodzakelijk op een andere stuurdoos dan de TCU. Welke benaming en functionaliteit op een voertuig van toepassing zijn, hangt af van de gemonteerde transmissie en de uitvoering.

Bepaal het onderdeel altijd aan de hand van het chassisnummer van het voertuig, aangevuld met bakcode, onderdeelnummer en eventuele software-index. Visuele vergelijking of selectie op enkel modelnaam volstaat nooit. Controleer connectorbezetting, voedingsspanning, communicatieprotocol en de vereiste codering. Een stuurdoos met dezelfde behuizing kan door een andere pinconfiguratie of kalibratie toch ongeschikt zijn.

Typische klachten zijn weigering om een versnelling te kiezen, onverwacht neutraal schakelen, schokken bij het wegrijden of een transmissiewaarschuwing. Vocht in connectoren, kabelbreuk nabij bewegende delen, spanningsverlies onder belasting en problemen met de persluchtvoorziening kunnen dezelfde symptomen veroorzaken als een defecte regelmodule. Ook afwijkende toerentalsignalen of een versleten koppelingsactuator verstoren de schakelregeling.

Lees foutcodes, omgevingsgegevens en livewaarden uit met merkspecifieke diagnoseapparatuur. Vergelijk de gevraagde versnelling met de gemeten schakelpositie en controleer of de ingangs- en uitgangstoerentallen plausibel zijn. Meet vervolgens de voedingsspanning en massa onder belasting rechtstreeks op de stuurdoosconnector; een correcte accuspanning zonder belasting sluit overgangsweerstand niet uit. Controleer de CAN (Controller Area Network)-bedrading op onderbreking en kortsluiting. Een weerstandsmeting over CAN-hoog en CAN-laag levert bij een spanningsloos, intact netwerk met twee afsluitweerstanden doorgaans circa 60 Ω op; volg voor de betreffende voertuigarchitectuur steeds het fabrieksschema.

Test bij elektropneumatische schakeling de toevoerdruk, drukstabiliteit en lekkage volgens de specificaties van de transmissiefabrikant. Voer daarna actuatortests uit en controleer connectorpinnen op corrosie en onvoldoende contactdruk. Pas wanneer voeding, communicatie, sensoren en actuatoren aantoonbaar in orde zijn, is vervanging van de stuurdoos technisch onderbouwd.

Bescherm open connectoren tegen vocht en voorkom beschadiging van afdichtingen bij montage. Een vervangende module kan voertuiggebonden parametrering, softwareprogrammering en het inleren van koppeling en schakelposities vereisen. Wis na montage de foutcodes, doorloop de voorgeschreven basisinstelling en controleer de werking tijdens een proefrit onder wisselende belasting. Zo voorkom je dat een opgelost elektrisch defect alsnog leidt tot schokkerig schakelen of onnodige stilstand.
