PTO-onderdelen

Een defecte aftakas hoeft niet altijd als complete eenheid vervangen te worden. Afhankelijk van de schade zijn tandwielen, uitgaande assen, rollagers, keerringen, pakkingen en onderdelen van de schakelbediening afzonderlijk te herstellen. Welke PTO (Power Take-Off) en welke onderdelen passen, hangt af van de versnellingsbak, de montagepositie en de belasting door de opbouw. Een passende flens bewijst nog niet dat de vertanding, overbrengingsverhouding of smering klopt.

Een MAN TGL of TGM met ZF Ecolite heeft een andere PTO-aansluiting dan een MAN TGS of TGX met ZF TraXon. Ook bij Mercedes Atego, Actros en Arocs verschillen aftakas en bediening per transmissie-uitvoering. Motortypes zoals de MAN D08 of D26 en Mercedes OM 936 of OM 471 zijn relevant voor het beschikbare toerental en koppel, maar bepalen de passing niet zelfstandig. Bij bussen en bestelwagens, waaronder de MAN TGE en Mercedes Sprinter, moet eerst worden vastgesteld of de concrete voertuigconfiguratie een geschikte aftakvoorziening heeft.

Controleer bij bestelling het tandwieltype, de asvertanding, het aantal tanden, lagerafmetingen, afdichtingsmaten en de uitvoering van de schakelvork of actuator. Stem ook het continu en piekkoppel, de draairichting en het PTO-toerental af op de hydraulische pomp of andere aangedreven installatie. Bepaal onderdelen altijd aan de hand van het chassisnummer en verifieer de transmissie-identificatie en opbouwgegevens. Visuele vergelijking of selectie op enkel de modelnaam volstaat nooit.

Lekkage van transmissieolie rond de uitgaande as wijst mogelijk op een versleten keerring, maar kan ook ontstaan door radiale asspeling of een beschadigd loopvlak. Ratelgeluid bij inschakelen past bij versleten schakelvertanding, onvolledige inschakeling of verkeerde tandspeling. Uitspringen onder belasting kan daarnaast duiden op een defecte schakelvork, onvoldoende pneumatische bedieningsdruk of overbelasting van de aangesloten pomp. Blauwverkleuring van tandwielen en metaalslijpsel in de transmissieolie zijn aanwijzingen voor oververhitting of gebrekkige smering.

Werk stapsgewijs: controleer eerst de inschakelvoorwaarden en eventuele foutcodes. Meet bij een pneumatisch bediende PTO de druk aan de actuator tijdens het schakelcommando en vergelijk die met de voertuigspecificatie. Controleer daarna, bij stilstaand en beveiligd voertuig, met een meetklok de radiale en axiale speling van de uitgaande as. Meet bij een veilige functietest het PTO-toerental met een toerenteller en de hydraulische werkdruk met een manometer. Vergelijk de uitkomsten met de specificaties van transmissie en opbouw voordat je onderdelen vervangt.

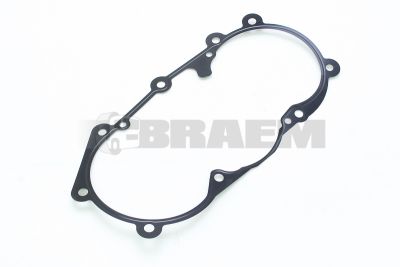

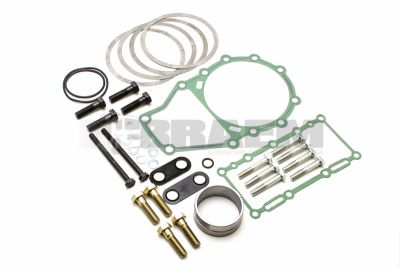

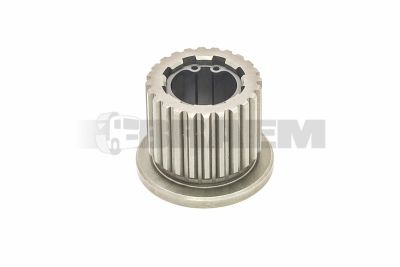

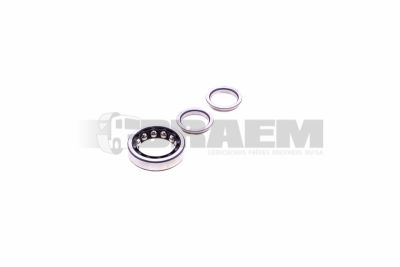

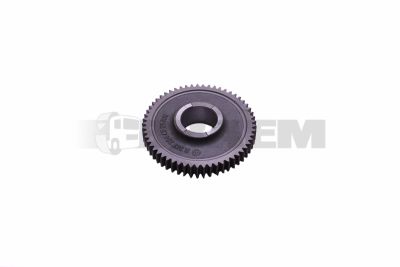

Een keerring vervangen is alleen zinvol als asloopvlak, rollagers en lagerzittingen binnen de fabrikantstoleranties vallen. Vervang beschadigde tandwielen samen met de bijbehorende onderdelen wanneer vertanding of passing dat vereist; een nieuw tandwiel op een uitgeslagen as geeft snel opnieuw problemen. Reinig aansluitvlakken, monteer de voorgeschreven pakkingen en gebruik de juiste bevestigingsmomenten. Controleer de voorgeschreven tandspeling en vul transmissieolie volgens specificatie bij.

Test na montage de inschakeling en de werking onder gecontroleerde belasting. Keert schade terug, onderzoek dan ook de pompbelasting, cardanasuitlijning en bedrijfsduur. Technische ondersteuning bij onderdeelidentificatie kan helpen om een verkeerde combinatie van aftakas en transmissie te vermijden.
