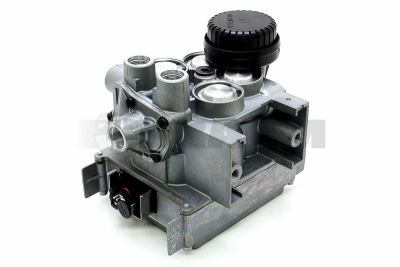

Achsmodulator

Ein Hinterachsmodulator ist eine elektropneumatische Regeleinheit innerhalb des EBS (Electronic Braking System), die den Bremsdruck an der Hinterachse oder Hinterachsgruppe präzise steuert. Das Modul verarbeitet Signale von ABS-Sensoren (Antiblockiersystem), dem EBS-Steuergerät (Electronic Control Unit), Drucksensoren und je nach Ausführung Achslast- oder Stabilitätsfunktionen. Bei MAN TGL, TGM, TGA, TGS, TGX und TG3 Fahrzeugen sowie bei Mercedes Atego, Axor, Actros, Arocs, Antos und Econic regelt der Hinterachsmodulator die Druckversorgung der Bremszylinder oder Federspeicherbremszylinder an der Hinterachse. Auch bei Bussen wie MAN Lion’s City, Lion’s Coach, Mercedes Citaro und Neoplan Reisebussen ist eine korrekte Funktion für eine stabile Bremsbalance bei wechselnder Fahrgastbelastung unerlässlich.

Ein Hinterachsmodulator lässt sich niemals zuverlässig allein anhand des Fahrzeugmodells, des Aussehens, der Steckerfarbe oder der Anzahl der Luftanschlüsse auswählen. Bestimmen Sie das richtige Teil stets anhand der Fahrgestellnummer des Fahrzeugs. Dabei müssen unter anderem EBS-Generation, Hinterachsposition, Nennsystemdruck, Anschluss der Druckkreise, elektrische Pinbelegung, CAN-Kommunikation und Softwarecodierung übereinstimmen.

Der Hinterachsmodulator vereint elektromagnetische Regelventile, pneumatische Relaisfunktionen, Druckkanäle und interne Druckmessungen in einem Gehäuse. Bei einer Bremsanforderung vergleicht das EBS-Steuergerät den angeforderten Bremsdruck mit dem an den Ausgangsanschlüssen gemessenen Druck. Anschließend moduliert die Einheit die Druckluft über Einlass-, Auslass- und Haltefunktionen. Während der ABS-Regelung senkt oder stellt sie den Druck pro Radseite oder Achse wieder her, um ein Blockieren der Räder zu verhindern. Reaktionszeit, Durchflusskapazität und Druckaufbau müssen unter anderem auf Bremszylindervolumen, Leitungslänge, Scheiben- oder Trommelbremsen sowie den zulässigen Betriebsdruck von üblicherweise etwa 8 bis 10 bar abgestimmt sein.

Häufige Defekte sind interne Undichtigkeiten, schwergängige Regelkolben, korrodierte elektrische Kontakte, verschmutzte Schalldämpfer und fehlerhafte interne Drucksensoren. Feuchtigkeit, Kompressoröl und Verunreinigungen aus unzureichend gewarteten Lufttrocknungssystemen greifen Dichtungen und Ventilsitze an. In der Praxis äußert sich dies durch EBS- oder ABS-Warnmeldungen, verzögerten Druckaufbau, ungleichmäßige Bremswirkung, dauerhaft hörbaren Luftverlust oder ein Fahrzeug, das bei starkem Bremsen zu einer Seite zieht. Bei schweren MAN TGS/TGX- und Mercedes Actros/Arocs-Kombinationen kann ein defekter Hinterachsmodulator zudem zu einer abweichenden Bremskraftverteilung zwischen Zugmaschine und Anhänger führen.

Lesen Sie zunächst die Fehlercodes mit einem geeigneten Diagnosetester aus und notieren Sie, ob die Störung Magnetventilspulen, Versorgungsspannung, CAN-Bus-Kommunikation, Druckplausibilität oder Raddrehzahlinformationen betrifft. Messen Sie anschließend die Versorgungs- und Massekreise unter Last; eine Spannungsmessung ohne Last kann Übergangswiderstände in Steckern oder Kabelbäumen übersehen. Prüfen Sie die pneumatischen Anschlüsse bei Systemdruck mit Lecksuchspray auf Undichtigkeiten und vergleichen Sie den gemessenen Eingangs- und Ausgangsdruck mit den Werten des Diagnosetests. Eine Druckdifferenz, langsame Entlüftung oder Druckabfall ohne Pedalbetätigung weist auf einen internen Defekt oder ein Problem in den angeschlossenen Bremszylindern und Leitungen hin.

Ersetzen Sie einen Hinterachsmodulator, wenn interne Undichtigkeiten, unplausible Drucksensorwerte, defekte Magnetventile oder ein dauerhaft bestehender elektrischer Fehler nach der Kabelprüfung bestätigt wurden. Demontieren Sie erst, nachdem die Luftbehälter vollständig drucklos gemacht wurden, und sichern Sie das Fahrzeug gegen Wegrollen. Kennzeichnen Sie alle Luftleitungen nach Anschluss, denn ein Vertauschen von Versorgungs-, Bremszylinder- oder Entlüftungsanschlüssen verursacht schwere Bremsstörungen. Prüfen Sie gleichzeitig Leitungsverschraubungen, Dichtringe, Kabelbaum, ABS-Sensorkabel und die Funktion des Lufttrockners.

Nach der Montage sind das Löschen der Fehlercodes, die EBS-Inbetriebnahme und eine Funktionsprüfung des Drucks erforderlich. Kontrollieren Sie den Bremsdruckaufbau pro Kreis, führen Sie sofern verfügbar einen Aktor- oder Modulationstest durch und vergewissern Sie sich bei einer sicheren Probefahrt, dass keine ABS/EBS-Warnmeldungen auftreten. Ein korrekt identifizierter Hinterachsmodulator, schnell ab Lager verfügbar, reduziert ungeplante Standzeiten ohne Kompromisse bei der Bremssicherheit.
