Lufttrockner

Ein Lufttrockner entfernt Wasserdampf, Ölaerosole und Verunreinigungen aus der Druckluft, bevor diese die Druckluftbehälter, Bremsventile und pneumatischen Verbraucher erreicht. Dieses Bauteil ist entscheidend für die Betriebsbremse, Feststellbremse, EBS (Electronic Braking System), ABS (Anti Blokkeer Systeem), Luftfederung und etwaige Anhängerbremskreise. In MAN-Lkw wie TGL, TGM, TGA, TGS, TGX und TG3, Mercedes Atego, Axor, Actros und Arocs, aber auch in Bussen wie Citaro, Lion’s City, Tourismo und Neoplan-Reisebussen verhindert ein korrekt funktionierender Drucklufttrockner Korrosion, Vereisung und innere Schäden an Regelventilen. Auch pneumatisch ausgestattete Mercedes Sprinter, Vario und MAN TGE-Transporter können je nach Ausführung auf eine spezifische Trocknereinheit oder Lufttrocknerpatrone angewiesen sein.

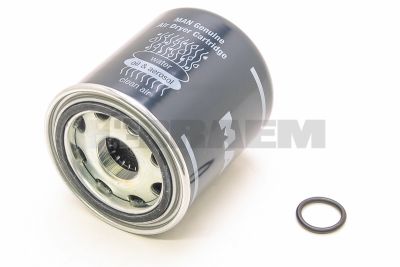

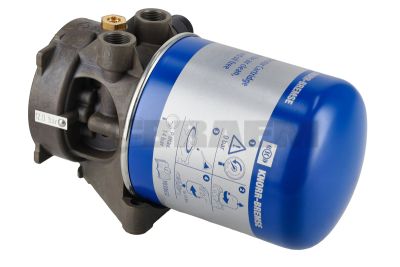

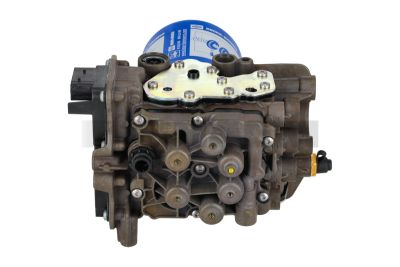

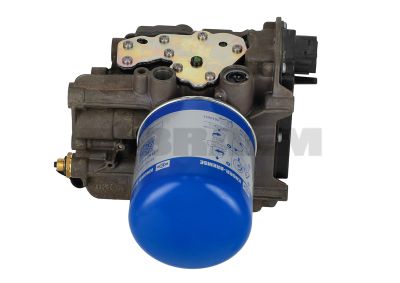

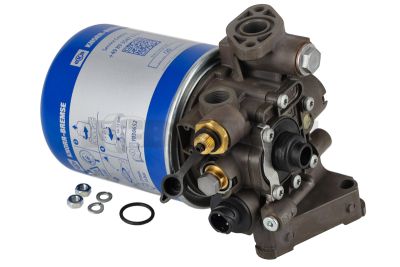

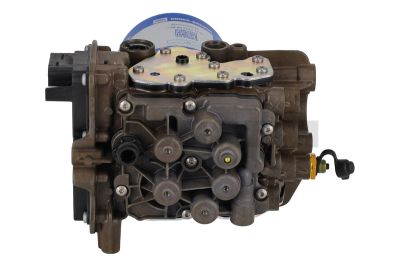

Lufttrockner sind als komplette Trocknereinheiten, austauschbare Trocknerpatronen und Systeme mit integriertem Druckregler, Sicherheitsventil, Regenerationsventil oder Mehrkreisschutz erhältlich. Lufttrocknerpatronen entfernen sowohl Feuchtigkeit als auch Öl aus dem Druckluftbremssystem. Die Patrone enthält in der Regel ein hygroskopisches Trockenmittel, meist Silikagel oder Molekularsieb, das Kondenswasser aus der verdichteten Luft aufnimmt. Bei der Regeneration wird eine begrenzte Menge trockener Luft über die Auslassöffnung zurück durch das Trockenmittel geleitet; dabei werden Feuchtigkeit und ölhaltige Kondensatrückstände abgeblasen.

Die richtige Ausführung hängt unter anderem von Systemdruck, Anschlussdurchmessern, Leitungsführung, elektrischer Heizung, Betriebstemperatur und dem Vorhandensein einer integrierten, ECU (Electronic Control Unit)-gesteuerten Trocknungsfunktion ab. Bei schweren Anwendungen mit MAN D20-, D26- oder D38-Motoren sowie Mercedes OM 471- oder OM 473-Motoren muss die Trocknungskapazität zur Leistung des Luftkompressors, zum Luftbedarf und zur Anzahl der pneumatischen Kreise passen. Eine Patrone mit falschem Gewinde, falschem Dichtdurchmesser oder falscher Druckklasse kann Undichtigkeiten, unzureichende Regeneration oder Störungen beim Bremsdruckaufbau verursachen. Bestimmen Sie Lufttrockner und Trocknerpatronen daher immer anhand der Fahrgestellnummer des Fahrzeugs. Ein optischer Vergleich oder die Auswahl allein nach Modellbezeichnung reicht niemals aus.

Eine gesättigte Trocknerpatrone lässt Feuchtigkeit in die Druckluftbehälter gelangen. Typische Folgen sind rostfarbenes Kondenswasser beim Ablassen der Behälter, schwergängige Ventile, träge reagierende Bremskreise, Druckverlust und Fehlermeldungen von EBS oder ABS. Bei Frost können vereiste Abblasöffnungen, Regelventile und Kupplungen zu einem vorübergehenden oder vollständigen Ausfall führen. Öl in den Behältern weist nicht ausschließlich auf einen defekten Lufttrockner hin: Prüfen Sie auch den Luftkompressor auf erhöhten Öldurchtritt, Verschleiß der Kolbenringe oder eine beschädigte Kompressordichtung.

Beginnen Sie die Diagnose mit dem vollständigen Entleeren aller Druckluftbehälter. Beurteilen Sie die Menge an Wasser, Ölspuren und festen Verunreinigungen. Bauen Sie anschließend Druck auf und kontrollieren Sie die Füllzeit, den Abschaltdruck des Druckreglers sowie das hörbare Regenerationsabblasen beim Erreichen des Systemdrucks. Messen Sie mit einem kalibrierten Manometer vor und nach der Trocknereinheit; ein auffälliger Druckverlust weist auf eine Verengung, eine undichte Dichtung oder einen defekten Regelteil hin. Prüfen Sie bei frostgeschützten Ausführungen ebenfalls die Versorgungsspannung und den Widerstand der Heizelemente. Lesen Sie vorhandene Fehlercodes mit Diagnosegeräten aus, insbesondere bei Fahrzeugen mit elektronisch gesteuerter Luftaufbereitung.

Tauschen Sie die Trocknerpatrone gemäß dem vorgeschriebenen Wartungsintervall aus, ziehen Sie den Austausch jedoch bei intensivem Stadtverkehr, hohem Luftbedarf, häufigem Leerlaufbetrieb oder nachweisbarer Feuchtigkeitsbelastung vor. Reinigen Sie vor der Montage die Anschlussflächen und kontrollieren Sie die O-Ringe auf Eindrückungen, Verhärtung und Risse. Schmieren Sie Dichtungen ausschließlich mit einem geeigneten, materialverträglichen Mittel; Verunreinigungen durch Mineralöl oder Montagepaste können das Trockenmittel und die Ventile beschädigen. Ziehen Sie Patronen mit dem vorgeschriebenen Anzugsdrehmoment fest, um Undichtigkeiten oder Schäden am Gehäuse zu vermeiden.

Tritt nach dem Austausch weiterhin Wasser in den Druckluftbehältern auf, untersuchen Sie Regenerationsleitung, Abblasventil, Druckregler und Luftkompressor im Zusammenhang. Der gezielte Austausch des richtigen Lufttrockners begrenzt Schäden an Bremsventilen, Federspeicherbremszylindern und Luftfederungskomponenten. Braem kann dabei mit der Teileidentifikation anhand der Fahrgestellnummer und einer passenden Ausführung für die vorhandene Druckluftanlage technisch unterstützen.
