Luchtdroger

Een luchtdroger verwijdert waterdamp, olie-aerosolen en verontreinigingen uit de perslucht voordat deze de luchtketels, remventielen en pneumatische verbruikers bereiken. Dit onderdeel is cruciaal voor de bedrijfsrem, parkeerrem, EBS (Electronic Braking System), ABS (Anti Blokkeer Systeem), luchtvering en eventuele aanhangwagenremcircuits. In MAN vrachtwagens zoals TGL, TGM, TGA, TGS, TGX en TG3, Mercedes Atego, Axor, Actros en Arocs, maar ook in bussen zoals Citaro, Lion’s City, Tourismo en Neoplan touringcars, voorkomt een correct werkende persluchtdroger corrosie, bevriezing en inwendige schade aan regelventielen. Ook pneumatisch uitgeruste Mercedes Sprinters, Vario’s en MAN TGE-bestelwagens kunnen afhankelijk zijn van een specifieke droogunit of luchtdrogerpatroon.

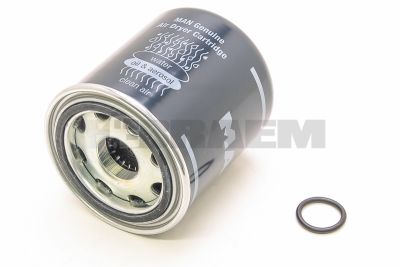

Luchtdrogers bestaan als complete droogunits, vervangbare droogpatronen en systemen met geïntegreerde drukregelaar, veiligheidsventiel, regeneratieventiel of meerkringsbeveiliging. Luchtdrogerpatronen verwijderen zowel vocht als olie uit het luchtremcircuit. De cartridge bevat doorgaans een hygroscopisch droogmiddel, meestal silicagel of moleculaire zeef, dat condenswater uit de gecomprimeerde lucht opneemt. Bij regeneratie wordt een beperkte hoeveelheid droge lucht via de uitlaatopening terug door het droogmiddel gestuurd; daarbij worden vocht en oliehoudende condensresten afgeblazen.

De correcte uitvoering hangt af van onder meer systeemdruk, aansluitdiameters, leidingconfiguratie, elektrische verwarming, werktemperatuur en de aanwezigheid van een geïntegreerde ECU (Electronic Control Unit)-gestuurde droogfunctie. Bij zware toepassingen met MAN D20-, D26- of D38-motoren en Mercedes OM 471- of OM 473-motoren moet de droogcapaciteit passen bij het luchtcompressorvermogen, de luchtvraag en het aantal pneumatische circuits. Een cartridge met onjuiste schroefdraad, afdichtdiameter of drukklasse kan lekkage, onvoldoende regeneratie of storingen in de remdrukopbouw veroorzaken. Bepaal luchtdrogers en droogpatronen daarom altijd aan de hand van het chassisnummer van het voertuig. Visuele vergelijking of selectie op enkel modelnaam volstaat nooit.

Een verzadigd droogpatroon laat vocht door naar de luchtketels. Typische gevolgen zijn roestkleurig condenswater bij het aflaten van de ketels, vastlopende ventielen, traag reagerende remcircuits, drukverlies en storingsmeldingen van EBS of ABS. Tijdens vorst kunnen bevroren afblaasopeningen, regelventielen en koppelingen tijdelijke of volledige uitval veroorzaken. Olie in de ketels duidt niet uitsluitend op een defecte luchtdroger: controleer ook de luchtcompressor op verhoogde oliedoorlaat, slijtage van zuigerveren of een beschadigde compressorafdichting.

Start de diagnose met het volledig aftappen van alle luchtketels. Beoordeel de hoeveelheid water, oliesporen en vaste vervuiling. Bouw vervolgens druk op en controleer de vulduur, uitschakeldruk van de drukregelaar en de hoorbare regeneratie-afblaas bij het bereiken van de systeemdruk. Meet met een gekalibreerde manometer vóór en na de droogunit; een afwijkend drukverlies wijst op een vernauwing, lekkende afdichting of defect regelgedeelte. Controleer eveneens de voedingsspanning en weerstand van de verwarmingselementen bij vorstbeveiligde uitvoeringen. Lees aanwezige foutcodes uit met diagnoseapparatuur, vooral bij voertuigen met elektronisch aangestuurde luchtbehandeling.

Vervang het droogpatroon volgens het voorgeschreven onderhoudsinterval, maar vervroeg dit bij intensief stadsverkeer, hoge luchtvraag, veel stationair draaien of aantoonbare vochtbelasting. Reinig vóór montage de aansluitvlakken en controleer de O-ringen op indrukking, verharding en scheuren. Smeer afdichtingen uitsluitend met een geschikt, materiaalcompatibel middel; vervuiling met minerale olie of montagepasta kan het droogmiddel en de kleppen aantasten. Draai cartridges met het voorgeschreven aanhaalmoment vast om lekkage of beschadiging van de behuizing te voorkomen.

Blijft er na vervanging water in de luchtketels verschijnen, onderzoek dan de regeneratieleiding, afblaasklep, drukregelaar en luchtcompressor in samenhang. Een gerichte vervanging van de juiste luchtdroger beperkt schade aan remventielen, veerremcilinders en luchtveringscomponenten. Braem kan hierbij technisch ondersteunen met onderdelenidentificatie op chassisnummer en een passende uitvoering voor de bestaande persluchtinstallatie.
