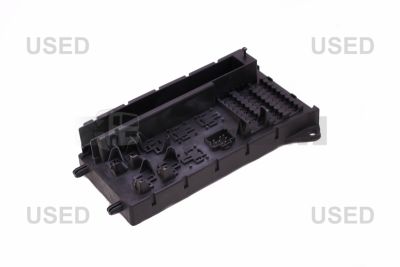

Caja de fusibles

La caja de fusibles distribuye la tensión de la red de a bordo entre circuitos protegidos individualmente. Según la versión, incorpora portafusibles, barras de distribución, bases de relés y electrónica integrada. Una avería no solo provoca fallos de funcionamiento: una resistencia de contacto elevada también puede causar caídas de tensión, sobrecalentamiento localizado y fallos de comunicación intermitentes. Por ello, una reparación fiable en camiones, autobuses y furgonetas MAN y Mercedes requiere comprobar tanto la unidad de distribución como los mazos de cables y los consumidores conectados.

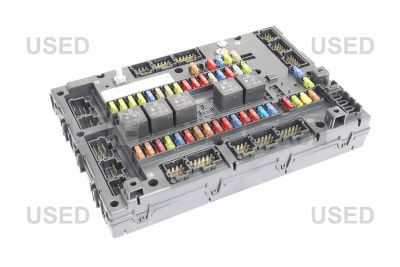

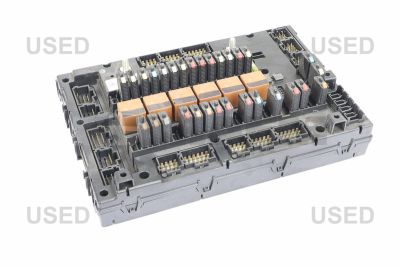

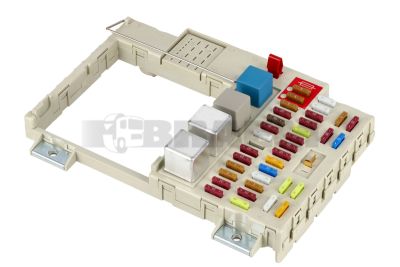

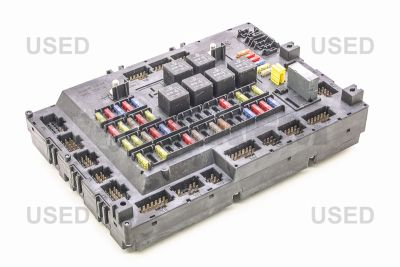

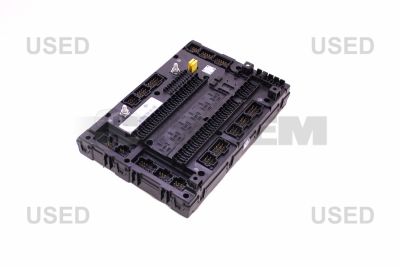

Existen cajas de fusibles pasivas con fusibles de cuchilla, portafusibles principales con fusibles de pletina atornillados y cajas combinadas de fusibles y relés. Las versiones con control integrado no son directamente intercambiables con cuadros de distribución pasivos. Compruebe la tensión nominal de la red de a bordo, normalmente de 24 voltios en camiones y autobuses y de 12 voltios en furgonetas, pero confírmela siempre en la documentación del vehículo.

Identifique siempre las piezas a partir del número de bastidor del vehículo. La comparación visual o la selección únicamente por el nombre del modelo nunca son suficientes. Compruebe también la referencia de la pieza, las posibles referencias de sustitución, la codificación de los conectores, la asignación de pines y la variante de equipamiento. Cuando el montaje depende de la cabina, por ejemplo, las cabinas MAN TGX XL, XLX y XXL o las cabinas Mercedes Actros Lang StreamSpace y Lang BigSpace pueden requerir conexiones, fijaciones o distribuciones de fusibles diferentes. En Sprinter, TGE y las versiones de autobús también debe tenerse en cuenta el equipamiento adicional de la carrocería.

Los factores técnicos determinantes son la corriente máxima por conexión, la carga de corriente total, la sección de los cables, la característica del fusible y la clase de temperatura de la carcasa. El ajuste y la presión de contacto de los terminales también son fundamentales. Compruebe los materiales y el acabado de los contactos, por ejemplo, aleaciones de cobre estañadas, según las especificaciones del producto. Un mismo amperaje nominal no hace que distintos formatos de fusibles o unidades de distribución sean automáticamente equivalentes.

Los daños habituales incluyen bases de fusibles decoloradas, plástico fundido, superficies de contacto oxidadas y terminales flojos. Las vibraciones reducen la fiabilidad del contacto; la entrada de agua provoca corrosión y corrientes de fuga. Los fallos al activar varios consumidores suelen indicar un problema en una conexión de alimentación compartida, mientras que la fusión repetida del mismo fusible hace sospechar un cortocircuito o una sobrecarga en el circuito correspondiente.

1. Consulte el esquema eléctrico y registre los códigos de avería antes de interrumpir la alimentación. Compruebe la tensión de la batería, las conexiones de alimentación y los puntos de masa bajo carga.
2. Mida con un multímetro digital la tensión a ambos lados del fusible respecto a un punto de masa fiable. A continuación, mida directamente la caída de tensión en el fusible, los terminales y las conexiones de alimentación mientras el consumidor está funcionando.
3. Compare los valores medidos con los límites del fabricante y con circuitos sometidos a cargas equivalentes. Mida la corriente con una pinza amperimétrica adecuada para corriente continua; evalúe los picos de conexión por separado de la carga continua.
4. Localice los puntos de calentamiento con una cámara termográfica bajo una carga representativa. Después, con el circuito sin tensión, compruebe si hay corrosión, contactos desplazados hacia el interior y mecanismos de bloqueo dañados. Realice mediciones de resistencia únicamente en circuitos sin tensión y debidamente desconectados.

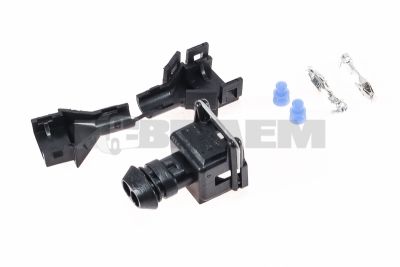

Antes del desmontaje, siga el procedimiento de desconexión prescrito, incluidos el tiempo de espera de los módulos electrónicos y el aislamiento de todas las fuentes de alimentación. Sustituya cualquier caja de fusibles deformada por el calor; la limpieza por sí sola no restablece la presión de contacto perdida. Sustituya también los conectores de acoplamiento y los terminales de cable afectados utilizando las uniones por engaste especificadas. Respete los pares de apriete indicados para las conexiones de alimentación atornilladas.

Monte únicamente fusibles del tipo y amperaje prescritos: un valor superior puede anular la protección del cableado. Elimine las entradas de agua y conecte los consumidores adicionales mediante circuitos correctamente dimensionados y protegidos individualmente. Si hay electrónica integrada, compruebe si es necesario realizar una parametrización. Finalice con una prueba de carga, una medición de la caída de tensión y una comprobación de todas las funciones implicadas.
